Linha de cabeças plástica semi automática enchimento da garrafa de vidro 2 de máquina de enchimento da cerveja do dispositivo

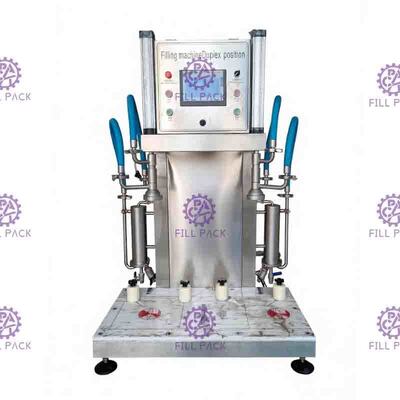

Máquina / Equipamento / Linha / Dispositivo / Enchedora Semi-automática de Garrafas de Plástico e Vidro para Cerveja com 2 Cabeças

Uma máquina semi-automática de enchimento de cerveja para garrafas de plástico e vidro com 2 cabeças é um tipo de equipamento usado para encher garrafas de plástico ou vidro com cerveja. Ela é projetada para facilitar o processo de engarrafamento de cerveja, automatizando certas tarefas enquanto ainda requer alguma intervenção manual.

Propósito e escopo de aplicação
1. Esta máquina é um equipamento especial de automação de enchimento para cervejarias e cervejarias artesanais para encher barris de conservação de cerveja. Adota controladores de nível de líquido avançados de desenvolvimento próprio, e o enchimento é preciso, rápido, anaeróbico e com perda de vinho quase zero.

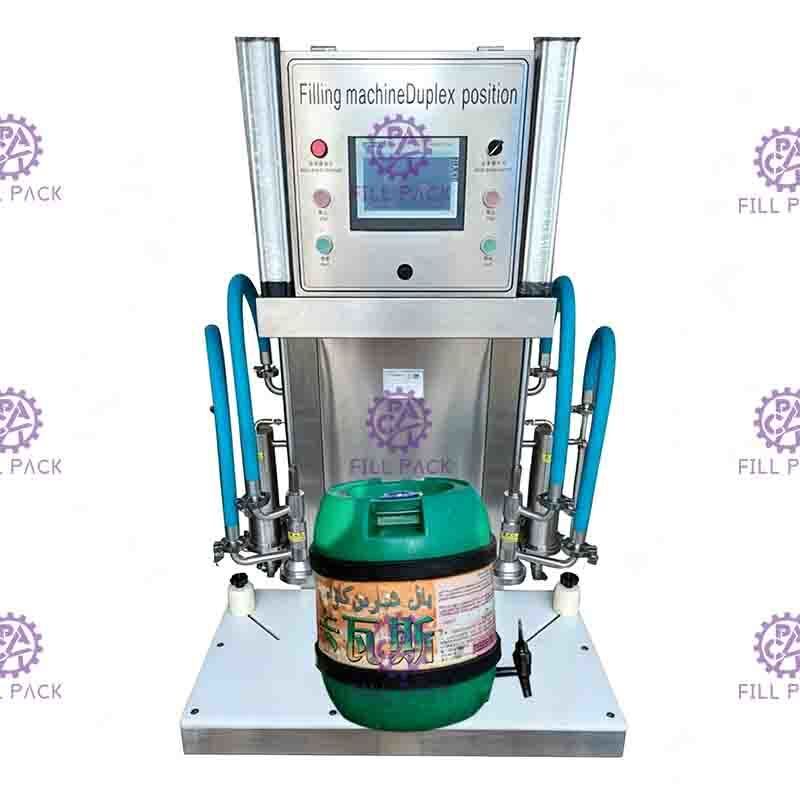

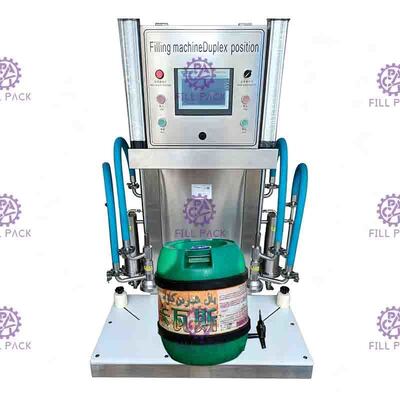

2. Esta máquina é adequada para barris de conservação de cerveja com tampas planas padrão.
3. Esta máquina adota o método de enchimento de vinho por cima (altura de adaptação: 350-560MM)

Estrutura e princípio de funcionamento da máquina

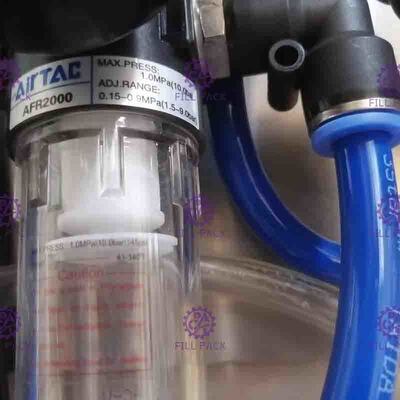

1. Estrutura: Esta máquina é composta por uma estrutura, uma plataforma de trabalho, uma caixa de controle elétrico, uma mangueira de injeção de vinho, uma cabeça de injeção de vinho, uma válvula de controle de ar, componentes pneumáticos e um controlador de nível de líquido.
2. Princípio de funcionamento: O controlador programável produzido pela Siemens alemã na caixa de controle elétrico controla cada atuador. Pressione o botão e a válvula solenoide 5/2 é energizada. O cilindro aciona a cabeça de enchimento para baixo para pressionar o barril de vinho na bancada (a cabeça de enchimento e o vinho são abertos ao mesmo tempo), e após 4 segundos, a válvula solenoide de duas posições e duas vias é energizada (aberta), e o dióxido de carbono do controlador de nível de líquido Após 6 segundos, a válvula solenoide de duas posições e três vias e a válvula solenoide de duas posições e duas vias são energizadas (abertas), a válvula solenoide de duas posições e três vias é aberta, e o enchimento da válvula de sede angular controlada por ar começa. Após o enchimento do vinho, o
interruptor de proximidade no controlador de nível de líquido envia um sinal, a válvula solenoide de duas posições e três vias é desenergizada e a válvula de controle de ar é fechada, e a válvula solenoide de duas posições e duas vias e a válvula solenoide de duas posições e cinco vias também são desenergizadas, o cilindro retorna automaticamente, e o enchimento único A configuração está completa.

Parâmetro:

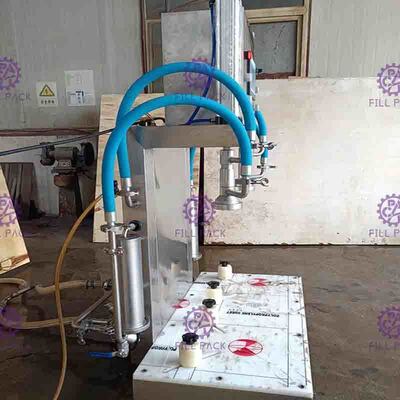

Imagens detalhadas:

Aplicação:
