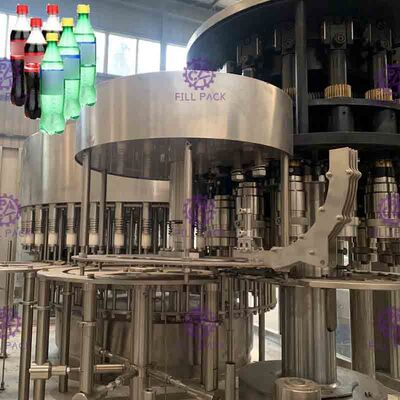

3 em 1 garrafa plástica tampando de enchimento carbonatada Monobloc da máquina da bebida com tampão de parafuso
Detalhes do produto:
Lugar de origem: | Zhangjiagang, China |
Marca: | FILLPACK |
Certificação: | CE/ISO9001 |
Número do modelo: | DCGF12-12-4/DCGF18-18-6/DCGF24-24-8/DCGF32-32-10/DCGF40-40-12/DCGF50-50-15/DCGF60-60-15 |
Condições de Pagamento e Envio:
Quantidade de ordem mínima: | 1 GRUPO |
---|---|
Preço: | 19000USD |
Detalhes da embalagem: | caso de madeira |
Tempo de entrega: | 25 dias de trabalho após o depósito |
Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Habilidade da fonte: | 20 grupos por meses |
Informação detalhada |
|||
Capacidade da maquinaria: | 3000-18000BPH | Tipo da garrafa: | Garrafa plástica |
---|---|---|---|
Material de enchimento: | refresco carbonatado | Cabeça de enchimento: | 12/18/24/32/40/50/60 |
Cabeça tampando: | 4/6/8/10/12/15 | Temperatura de enchimento: | ≤4℃ |
Pressão de ar comprimido: | 0.7Mpa | Dimensão: | 2800*2150*2200mm |
tensão: | 380V/220V 50HZ | Peso: | 4500 QUILOGRAMAS |
Realçar: | Máquina de enchimento carbonatada Monobloc da bebida,3000BPH carbonatou a máquina de enchimento da bebida,0.7 Mpa Carbonated Drink Filling Machine |
Descrição de produto
3 em 1 garrafa plástica Monobloc carbonatou a máquina tampando do enchimento da bebida com o tampão de parafuso para o refresco da água de soda
>>>Vista geral da linha de produção:
O equipamento é usado para produzir bebidas carbonatadas da bebida. Enxaguar, encher-se e tampar são integrados em uma máquina. A tecnologia a mais avançada de Japão e de Alemanha é empregada no projeto. Os grampos da mola são usados no processo de lavagem da garrafa. As garrafas vazias podem ser 180~ virados ao longo do trilho de transtorte. Há duas vezes de interno e a lavagem externo, a eficiência da lavagem de garrafa é alta. O enchimento de superfície líquido fixo é usado. O enchimento é rápido, a quantidade de líquido é controlada exatamente e deixar cair e o escapamento são evitados. Dispositivo de abertura da válvula: o dispositivo é composto do cilindro do ar, da válvula de inversão eletromagnética e do elemento da detecção de sinal. Quando há uma garrafa, a garrafa estará detectada com sinal de interruptor da proximidade, ao mesmo tempo, faz a ação de inversão eletromagnética da válvula, cilindro aberto da válvula trigged, faz à válvula de enchimento o enchimento inflável aberto; quando não há nenhuma garrafa, a perda de poder de inversão eletromagnética da válvula, haste líquida da válvula do tanque retraiu, faz a válvula de enchimento não abre, não evita o escape do CO2 no tanque. O dispositivo de fechamento da válvula e o dispositivo de fechamento da válvula da came da exaustão são forçados após o enchimento, a haste da válvula de controle à posição fechado, fazer a válvula da injeção do ar e a válvula líquida fechou-se ao mesmo tempo, e pela came da exaustão para empurrar então a haste da válvula de exaustão, o CO2 na garrafa, para impedir a bolha da garrafa da válvula, a haste da válvula de exaustão empurra uniformemente aproximadamente a posição de 3mm. A alavanca líquida é fácil de controlar. Toda a construção não fez de SUS304, lá é nenhum canto inoperante dentro da válvula de enchimento. O torque magnético é usado para tampar do parafuso. O poder de tampar do parafuso pode ser ajustado sem etapas. O poder de tampar de parafuso pode igualmente ser fixado, e os tampões não serão danificados, tampar são seguros. A máquina inteira é controlada pelo PLC com o tela táctil como a relação da humano-máquina. A quantidade das bebidas no tanque de armazenamento pode ser controlada automaticamente. O enchimento e tampar estarão parados automaticamente quando não há nenhuma garrafa. Quando as garrafas estão limitadas errada ou quando os tampões não estão disponíveis, a máquina pode ser parada automaticamente. A tecnologia em mudança da frequência é usada para ajustar sleeplessly a velocidade de operação. A capacidade de produção pode ser indicada digitalmente e pode ser ajustada convenientemente.

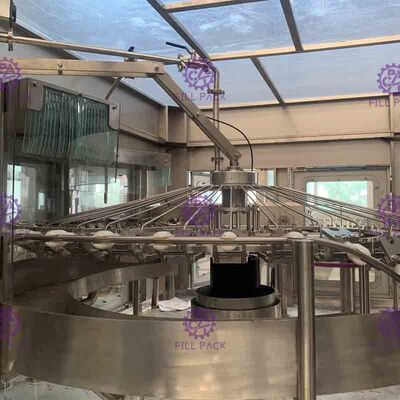

Enxaguando a parte
1)Exceto a estrutura da pena, as peças da transmissão e algumas peças que devem ser feitas de materiais especiais. Outras peças sobresselentes são feitas de 304 de aço inoxidável.
2)O rolamento de rolo é feito de aço inoxidável, o anel de selagem é feito do material de EPDM, e o plástico é feito de UMPE.
3)O prendedor é feito de aço inoxidável, a posição onde guarde o gargalo é feito igualmente de aço inoxidável, comparado com o prendedor de borracha tradicional, ele é muita higiene, durável, e nenhuma peça do rápido-desgaste, as peças do parafuso do gargalo pode evitar ser poluído pelo prendedor de borracha.
4)O prendedor equipado com o bocal de pulverizador alto-eficiente, pode tornar-se a toda a posição do inwall da garrafa, e pode salvar a enxaguadela da água. Há uma tampa acima do bocal de pulverizador que pode impedir o derramamento da água; e há regulador recicla o entalhe e recicla as tubulações sob os bocais. 5)Enxaguar o tempo pode ser garantida por 4 segundos.
6)Ajustando a altura das peças giratórias para adaptar-se para a altura diferente da garrafa.
7)A motivação é derivada do sistema conduzido na estrutura passada pela engrenagem.
8)O fornecimento de enxaguar a água é controlado pela válvula de solenoide.

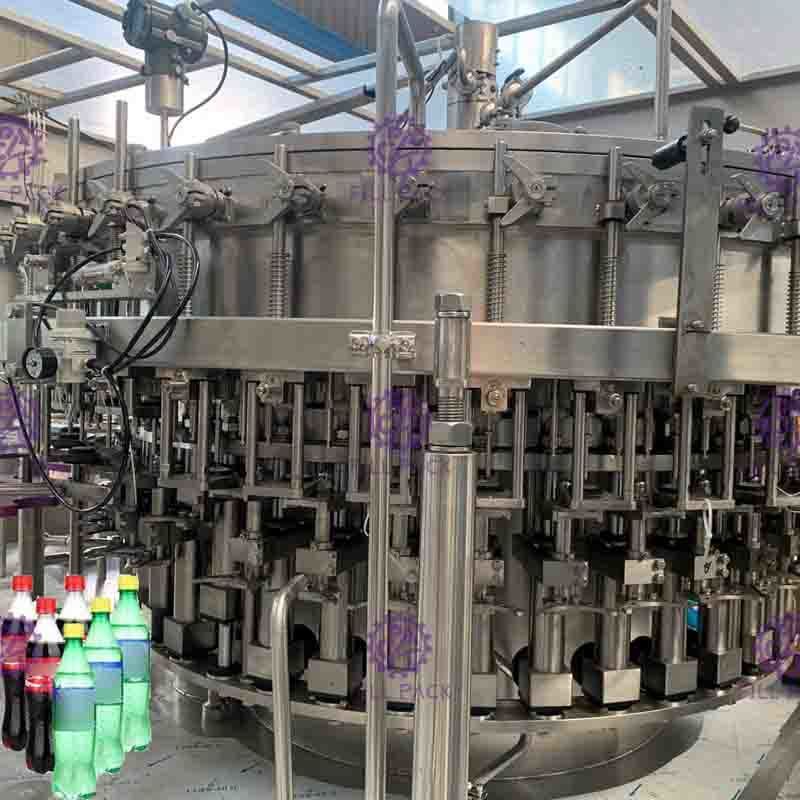

Parte de enchimento
1. O fluxo da válvula da maquinaria da isóbara do uso da válvula de enchimento, o de alta velocidade e o grande, a válvula de enchimento da precisão alta, velocidade de enchimento rapidamente, o nível líquido é estável.
2. A movimentação principal adota o independente da movimentação da engrenagem, eficiência elevada, ruído pequeno, longa vida, livre de manutenção, transdutor pode controlar a velocidade do motor principal, a máquina adota a velocidade variável da Variável-frequência, área de operações inteira, base do motor é de aço inoxidável contém o aço carbono.
3. O sistema da garrafa do guia, estrutura simples, de acordo com o estilo da garrafa, pode mudar.
4. Nenhuma garrafa, nenhum enchimento.

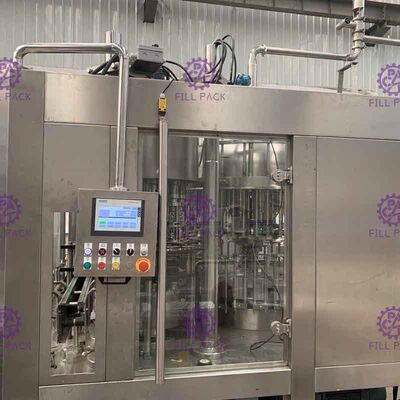

5. A máquina inteira pode ser controlada automaticamente pelo PLC.
6. O nível líquido alcança a extremidade da tubulação de enchimento, quando o circuito de ar é eliminado e o líquido para o fluxo, e as mudanças o comprimento de tubulação do enchimento podem mudar a altura de enchimento da alavanca.
7. A altura nivelada pode ser ajustada, comprado de Nanjing, a melhor válvula em China.
8. As partes importantes da máquina e os elementos elétricos são tipo da importação.
9. A haste da válvula de exaustão está empurrada pela came da exaustão para descarregar gradualmente o ar comprimido restante da parte superior da garrafa na atmosfera para não assegurar nenhuma formação de espuma quando a garrafa é removida da válvula de enchimento.
o sistema 10.The de enchimento pode conectar um sistema da circulação do CIP para lavar o encanamento. Este sistema pode limpar a tubulação líquida, o tanque líquido e a válvula de enchimento etc. eficazmente.
Parte tampando
Esta unidade é o grau de precisão o mais alto de 3 em 1 máquina, é importante para a máquina correr estavelmente e a qualidade de produto. Característica do capsulador de parafusamento como segue:
1) A cabeça tampando de parafusamento (as peças principais que podem assegurar a qualidade tampando), perito para melhorar o projeto do aço magnético, esta melhoria pode reduzir a taxa defeituosa de tampar melhor e o caráter tradicional de fácil ajustar e ajustar o torque da cabeça tampando de parafusamento.
2) A cabeça tampando de parafusamento é projeto de dupla finalidade; é apropriado para o tampão liso e o tampão do esporte.
3) O dispositivo que pode remover o tampão reverso e impedir a passagem reversa do tampão é estabelecido no guia dequeda. Passagem pelo sistema da carga do tampão.
4) Um grupo de interruptores fotoelétricos é estabelecido no guia dequeda. A máquina parará quando não há nenhum tampão no guia.
5) Uma entrada da garrafa para detectar o interruptor é estabelecida no capsulador de parafusamento.
6) Há um cilindro do tampão-fechamento na junção entre o guia dequeda e picar a placa do tampão. É realiza que nenhuma alimentação de nenhum tampão.
7) Ajustando a altura das peças giratórias para adaptar-se para a altura diferente da garrafa.
8) A motivação do capsulador de parafusamento é derivada do sistema conduzido na estrutura e passada pela engrenagem.
9) As peças principais do capsulador de parafusamento são processadas pelo digital-controle que processa o centro.
Parâmetros
Modelo:
|
DCGF12-12-4
|
DCGF18-18-6
|
DCGF24-24-8
|
DCGF32-32-10
|
Capacidade
|
0-3000BPH
|
0-5000BPH
|
0-7000BPH
|
0-9000BPH
|
Garrafa aplicável:
|
Tampão do ANIMAL DE ESTIMAÇÃO da garrafa do ANIMAL DE ESTIMAÇÃO
|
|||
Índice de enchimento aplicável:
|
água carbonatada do gás da bebida
|
|||
Escala de enchimento aplicável:
|
200-1500ml
|
|||
Poder do motor principal:
|
5KW
|
5.5KW
|
6.5KW
|
8KW
|
Consumo do ar:
|
160KG
|
200KG
|
300KG
|
500KG
|
Enxaguando a pressão:
|
0.2Mpa
|
|||
Temperatura de enchimento:
|
≤4℃
|
|||
Precisão de enchimento:
|
≤+2mm
|
|||
Pressão de enchimento:
|
0.28Mpa
|
|||
Pressão de ar comprimido:
|
0.7Mpa
|
|||
Material:
|
Body-SUS304
|
|||
Dimensão:
|
2200*1600*2200mm
|
2400*1900*2200mm
|
2800*2150*2200mm
|
3700*2800*2200mm
|
Peso:
|
3000KG
|
3800KG
|
4500KG
|
5500KG
|
Modelo:
|
DCGF40-40-12
|
DCGF50-50-15
|
DCGF60-60-15
|
Capacidade
|
0-12000BPH
|
0-15000BPH
|
0-18000BPH
|
Garrafa aplicável:
|
Garrafa do ANIMAL DE ESTIMAÇÃO, tampão do ANIMAL DE ESTIMAÇÃO
|
||
Índice de enchimento aplicável:
|
água carbonatada do gás da bebida
|
||
Escala de enchimento aplicável:
|
200-1500ml
|
||
Poder do motor principal:
|
10KW
|
12.5KW
|
15KW
|
Consumo do ar:
|
600KG
|
900KG
|
1200KG
|
Enxaguando a pressão:
|
0.2Mpa
|
||
Temperatura de enchimento:
|
≤4℃
|
||
Precisão de enchimento:
|
≤+2mm
|
||
Pressão de enchimento:
|
0.28Mpa
|
||
Pressão de ar comprimido:
|
0.7Mpa
|
||
Material:
|
Body-SUS304
|
||
Dimensão:
|
4200*2850*2200mm
|
5400*4100*2200mm
|
5800*5300*2200mm
|
Peso:
|
6100KG
|
7000KG
|
8500KG
|
Appliaction:
