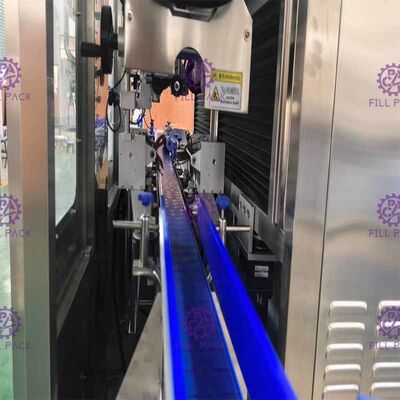

Planta principal dobro automática completa da máquina de etiquetas da luva do psiquiatra para ambos etiquetas do corpo/pescoço com sistema do psiquiatra do vapor

Descrição de produto

Planta principal dobro automática completa da máquina de etiquetas da luva do psiquiatra para ambos etiquetas do corpo/pescoço com sistema do psiquiatra do vapor

General:
O quadro inteiro da máquina é feito fora de SUS304 de aço inoxidável. O quadro é simples, bonito, impermeável e não oxidação. É fácil para limpar. O sistema de corte especial: adotando a tecnologia do uíste e do engodo-volute. O corte da etiqueta é liso, nenhuma rebarba. O grupo do lugar da etiqueta assegura a veracidade sleeving. Adotando o projeto do grupo modelo, módulo controlado; Consiga a veracidade e sleeving rápido. Com a boa qualidade que toca na tela da operação, conseguindo a operação pelo dedo, fácil e pelo atalho. É um packingmachine automático alto. Punhos de apenas uma pessoa, operação fácil. Fácil mudar o material de embalagem, a mudança sobre do molde pode facilmente ser feita à mão sem nenhumas ferramentas. Dentro da limitação lisa da largura, pode ser usado para empacotar objetos na forma diferente, nenhum orsquare redondo da matéria, pode ser aplicado nas garrafas de vidro ou plásticas. Mais alto com segurança e estabilidade pelo tempo da operação e do salvamento da mão de obra.

Especificações:

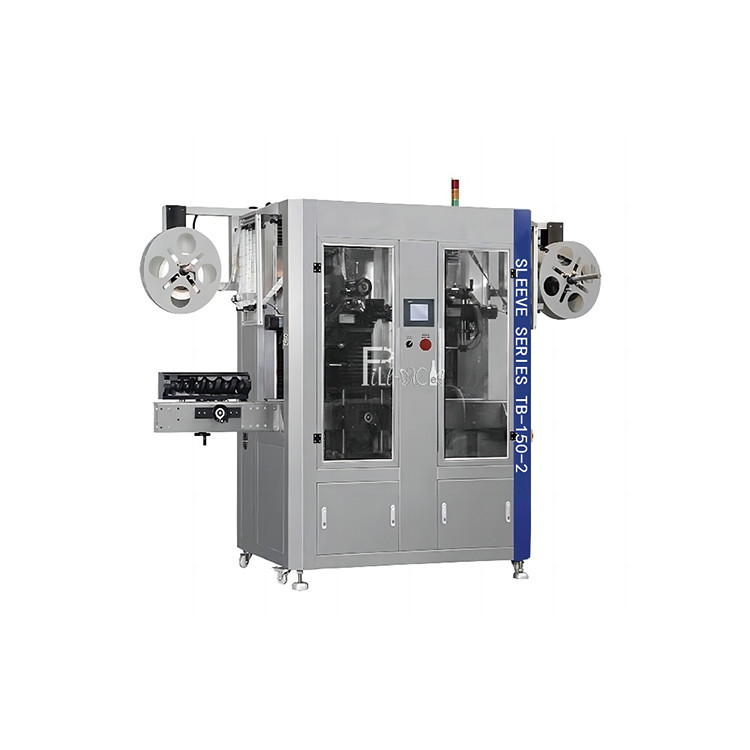

1)A máquina de etiquetas da luva TB-150-2 é feito por encomenda encontrar as procuras exigentes dos fabricantes e dos fornecedores. Pode estar suporte usado apenas ou integrado in-line e a umas velocidades de enchimento de harmonização do equipamento.

2)É construído em cima de uma estrutura da emenda soldada, seção de aço inoxidável do produto comestível. Este alicerce sólido mantém o movimento e a vibração a um mínimo absoluto para assegurar a rotulagem consistente, exata.

3)Projeto plano da cabeça de cortador da unidade em China que se aplicam ao recipiente de ∮30 mm-∮130 milímetro você nunca precisa de mudá-lo ou eliminar erros d. Igualmente tem a tela original da humano-máquina do toque claro, que significam, lugar original da auto busca assim como a segurança e a conveniência que é antes de outros produtos congêneres.

4)Plano de encolhimento dobro da alimentação da etiqueta, altura razoável que é conveniência para fixar a etiqueta; auto figura do microcomputador que evitam a promulgação e o ajuste. Você precisa somente de pressioná-la levemente, a etiqueta detectará e localizará automaticamente. A mudança da etiqueta é rápida e a conveniência, além disso, o lugar cortado é absolutamente exata.

5) O servo motor recentemente projetado que a velocidade é alta, ação do cortador é exato, o corte está em ordem e o encolhimento é bonito. Este projeto para cooperar com a estrutura sincronizada etiqueta do lugar permite a precisão do lugar cortado dentro de 1mm.

Não.	Artigo		Dados técnicos
1	Poder da importação		6.0KW
2	Poder componente	Servo motor de Infeeding da etiqueta	800W
3		Movimentação servo de Infeeding da etiqueta	800W
4		Servo motor de cabeça de corte	800W
5	Tensão da importação		∮3, 380/220 de VAC
6	Capacidade (velocidade da produção)		300BPM (No comprimento baixo da etiqueta: 55mm)
7	Dimensão do computador central (milímetros)		3200*1200*2070
8	Recipiente aplicável do diâmetro (milímetros)		φ28 milímetro ~ φ120 milímetro
9	Comprimento aplicável da etiqueta (milímetros)		30~250 milímetros
10	Etiqueta aplicável da espessura (milímetros)		0.04mm
11	Diâmetro interno aplicável do tubo de papel		76mm~125mm



Função

Nome	Função
Grupo de oferecimento material	Motor da oferta para o portador da etiqueta
Grupo da prateleira	Instale o dispositivo da etiqueta de volume
Plataforma que eleva o grupo	Ajuste a altura do anfitrião automaticamente de acordo com as formas da garrafa
Grupo da escova-fora	Escovando a etiqueta de corte-Ted na garrafa

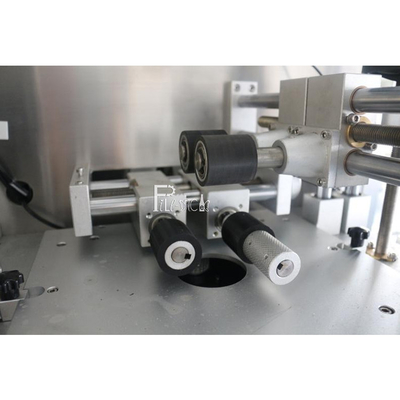

Grupo do cortador	Eliminando as etiquetas que são enviadas para centrar o pino de guia
Grupo de controlo do cortador	Controle o local operacional do cortador
O grupo traseiro da movimentação	Motor da oferta para a etiqueta do pino de guia do centro
A movimentação dianteira que ajusta o grupo	Agarrando o pino de guia do centro
Quadro do grupo do olho elétrico	Ajuste a melhor posição de corte da etiqueta
Olho elétrico da iluminação da garrafa que detecta o grupo	Ajuste a posição de rotulagem da luva do corpo da garrafa
Grupo da escova de cabelo	Escove a etiqueta que não pode luva corretamente ao lugar direito
Garrafa que posiciona o grupo	Faça a garrafa estável, posição de rotulagem da luva do controle
Grupo do pino de guia do centro	Faça a etiqueta de volume confundida para transferência e o corte facilmente
Parafusos de parafuso entrando da garrafa	Garrafa separada na luva igual da distância que etiqueta exatamente

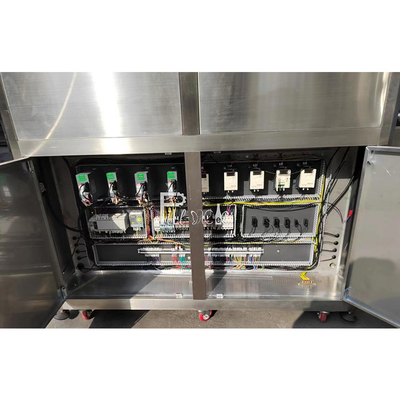

Peças sobresselentes

PLC	Panasonic	Japão
Tela táctil	WEINVIEW	Taiwan
Sensor*2 de fibra ótica de alta velocidade	Panasonic	Japão
Sensor*4 fotoelétrico	Panasonic	Japão
Sensor*4 fotoelétrico	Panasonic	Japão
Etiqueta Infeeding Motor*2 servo	Panasonic	Japão
Etiqueta Infeeding Drive*2 servo	Panasonic	Japão
Cabeça de corte Motor*2 servo	Panasonic	Japão
Cabeça de corte Drive*2 servo	Panasonic	Japão
Frequência Converter*4 da separação da garrafa	Delta	Taiwan
Conversor de frequência do transporte de garrafa	Delta	Taiwan
Conversor de frequência do transporte	Delta	Taiwan
Conversor de frequência do alimentador da etiqueta	Delta	Taiwan
Fonte de alimentação de comutação	Schneider	França
Contator da C.A.	Schneider	França
Interruptor	Schneider	França
Relay*13 intermediário	Schneider	França

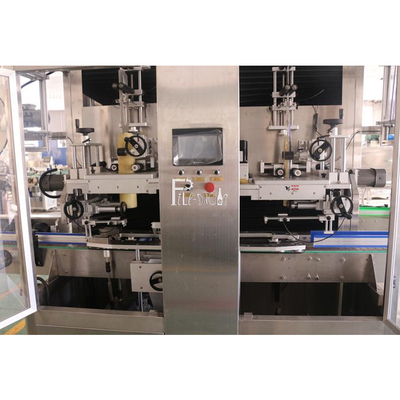

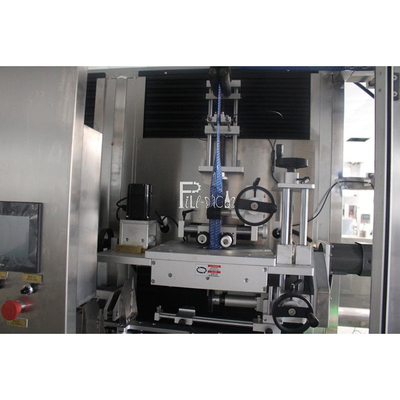

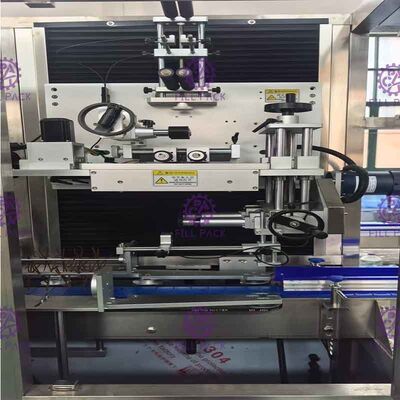

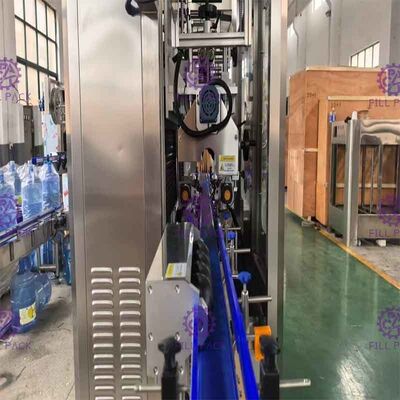

Imagens detalhadas



Máquina auxiliar



Túnel do psiquiatra do vapor do calor

Feito de SUS304 de aço inoxidável. O equipamento é com o controlador do vapor para o desperdício do sopro do vapor. O vapor restante seja trazido para fora plantar através do motor de vento. A imprensa do vapor é ajustável. O efeito do psiquiatra é perfeito e não fere a etiqueta.

Parâmetros:

Poder: 3PH, 380V, 50HZ 0.25kw

Dimensão: 1500*700*2000mm (SB-1500)

Pressão: 0.4-0.7Mpa



Gerador de vapor

O projeto do estilo do armário, faz a máquina pequena e compacto na estrutura, é escolha ideal para a sala de salvamento. Volume do projeto abaixo de 30L, dentro da área deevitação doméstica. Separador estabelecido interno do água-vapor, evitará o problema que cozinham com muita água, melhora a qualidade do vapor. O tubo térmico conecta com o forno e flange, será mais fácil para mudar, manutenção. Um controle elétrico da etapa, controle automático do forno, precisa somente de conectar a água e o poder, e então a tecla "Iniciar Cópias" da imprensa, o sistema inteiro funcionará por si só. Diverso fechamento de trabalho seguro. A máquina estabelece-se com valor seguro, protetor da pressão para evitar a explosão. Igualmente a máquina estabelece-se com protetor da maré baixa, quando não há nenhuma fonte de água, o forno parará para trabalhar. O protetor do escapamento ajudará a salvar povos, o poder será eliminado quando há uma emergência. A eletricidade está limpa do que o carbono.
