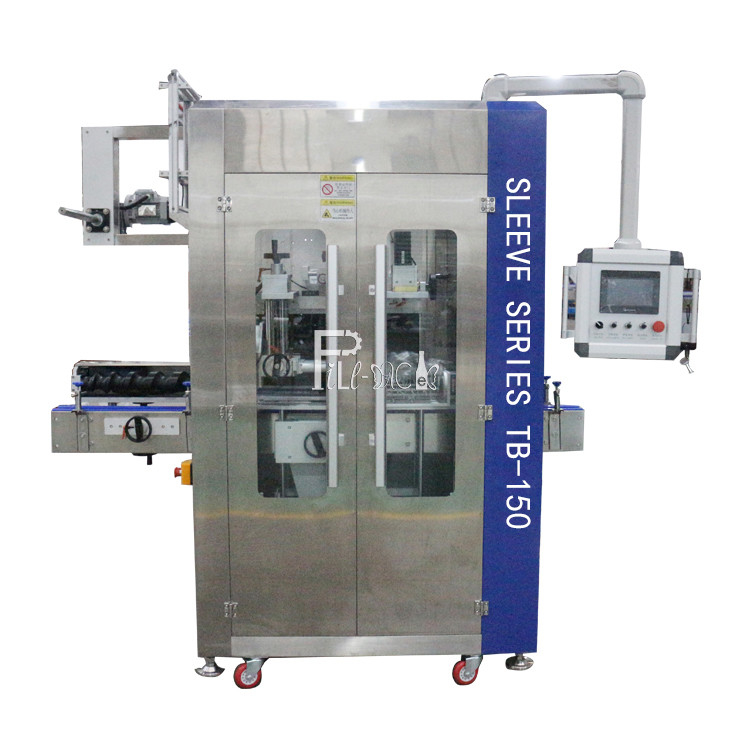

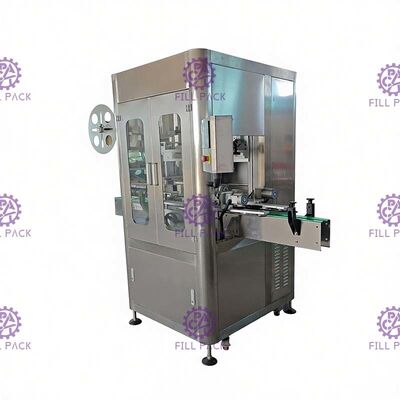

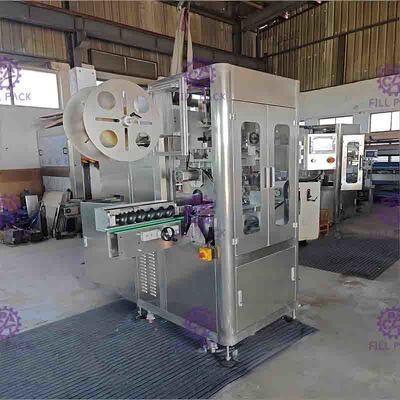

Única máquina de etiquetas principal 150BPM da luva do psiquiatra completamente automática para a garrafa do PVC

Máquina / Equipamento Automático Completo de Cabeça Única para Rotulagem com Manga Termoencolhível para Garrafas de PVC com Túnel de Retração a Vapor

Geral:

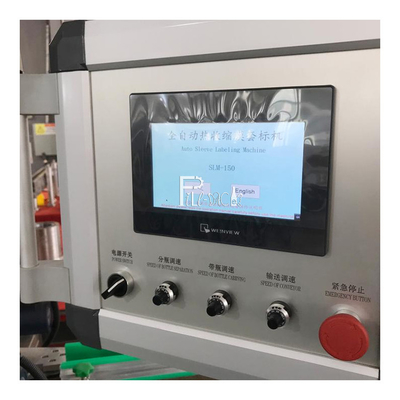

A estrutura completa da máquina é feita de aço inoxidável SUS304. A estrutura é simples, bonita, à prova d'água e não enferruja. É fácil de limpar. O sistema de corte especial: adota a tecnologia de corte em espiral e em rosca. O corte da etiqueta é plano, sem rebarbas. A configuração da localização da etiqueta garante a veracidade da aplicação da manga. Adota design de grupo de modelos, controlado por módulo; Alcança veracidade e rapidez na aplicação da manga. Com tela de operação tátil de boa qualidade, permitindo operação com o dedo, fácil e rápida. É uma máquina de embalagem de alta automação. Apenas uma pessoa opera, fácil operação. Fácil de trocar o material de embalagem, a troca do molde pode ser feita facilmente à mão sem ferramentas. Dentro da limitação de largura plana, pode ser usada para embalar objetos de diferentes formatos, sejam redondos ou quadrados, podendo ser aplicada em garrafas de vidro ou plástico. Maior segurança e estabilidade para operação e economia de tempo de mão de obra.

Especificações:

Parâmetros

Nº.	Item		Dados técnicos
1	Potência de entrada		3.0KW
2	Potência do componente	Motor Servo de Alimentação de Etiquetas	400W
3		Driver Servo de Alimentação de Etiquetas	400W
4		Motor Servo da Cabeça de Corte	400W
5	Tensão de entrada		220 VAC
6	Capacidade (velocidade de produção)		150 BPM (Com base no comprimento da etiqueta: 55 mm)
7	Dimensão da Máquina Principal (mm)		C2100 x L850 x A2000
8	Diâmetro Aplicável do Recipiente (mm)		φ28 mm a φ120 mm
9	Comprimento Aplicável da Etiqueta (mm)		30~250 mm
10	Espessura Aplicável da Etiqueta (mm)		0.03~0.13 mm
11	Diâmetro Interno Aplicável do Tubo da Etiqueta		5''~10''



Função

Nome	Função
Grupo de oferta de material	Oferece motor para transportador de etiquetas

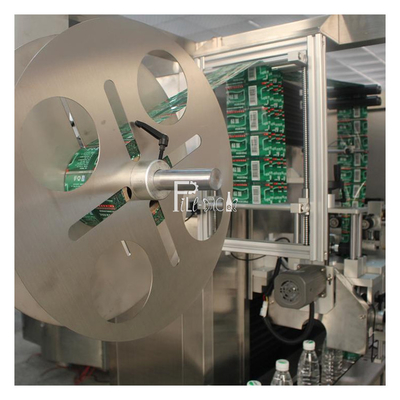

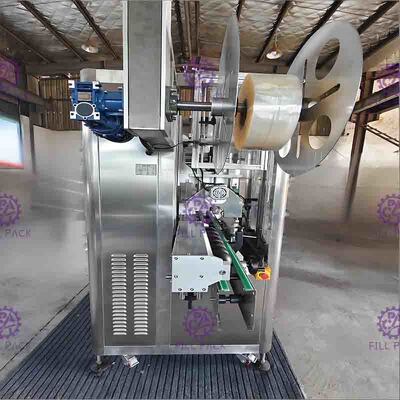

Grupo de prateleira	Instala o dispositivo de volume de etiquetas
Grupo de elevação da plataforma	Ajusta a altura da máquina principal automaticamente de acordo com os formatos das garrafas
Grupo de escovação	Escova a etiqueta cortada na garrafa

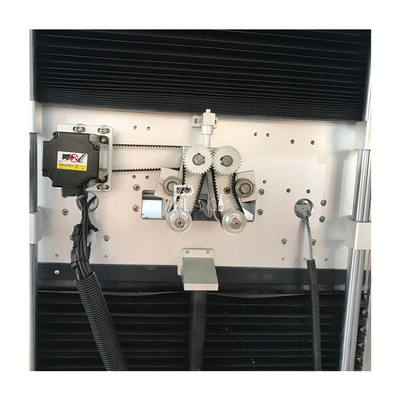

Grupo de corte	Corta as etiquetas que são enviadas para o pino guia central
Grupo de controle de corte	Controla o local de operação do cortador
Grupo de acionamento traseiro	Oferece motor para a etiqueta do pino guia central
Grupo de ajuste de acionamento frontal	Agarra o pino guia central
Estrutura do grupo de olho elétrico	Ajusta a melhor posição de corte da etiqueta
Grupo de detecção de iluminação da garrafa com olho elétrico	Ajusta a posição de rotulagem da manga no corpo da garrafa
Grupo de escova de cabelo	Escova a etiqueta que não pode ser aplicada corretamente para o lugar certo
Grupo de posicionamento da garrafa	Estabiliza a garrafa, controla a posição de rotulagem da manga
Grupo de pino guia central	Faz o volume da etiqueta se distrair para transferência e corte fáceis

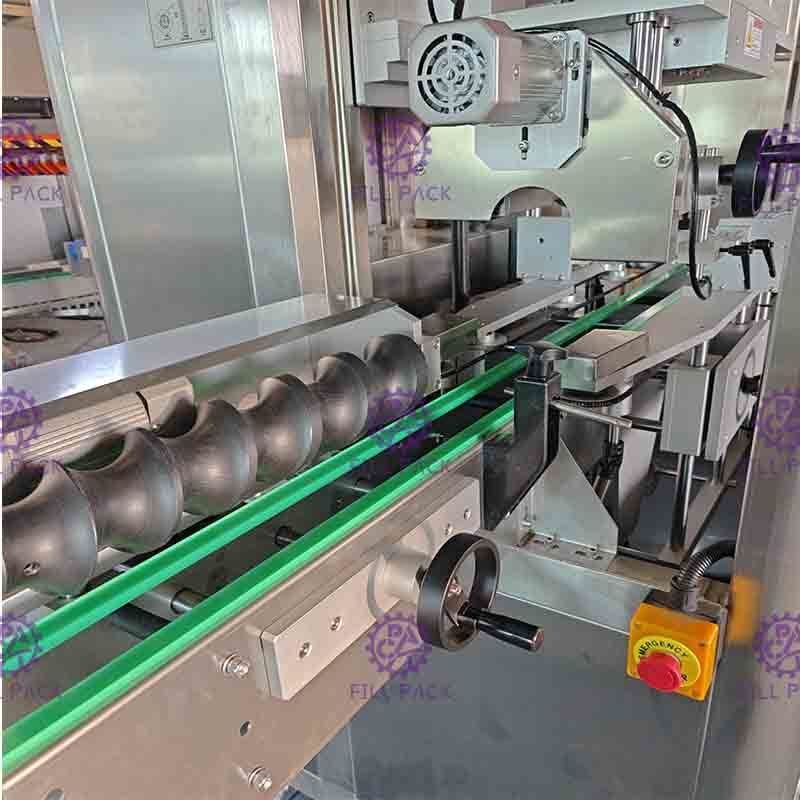

Parafusos de entrada de garrafa	Separa as garrafas em distâncias iguais para rotulagem precisa da manga



Peças de reposição

Item	Marca	Origem
PLC	Panasonic	Japão
Sensor Óptico de Alta Velocidade	SUNX	Japão
Sensor Fotoelétrico	SUNX	Japão
Sensor Fotoelétrico	SUNX	Japão
Sensor Fotoelétrico	SUNX	Japão
Motor Servo de Alimentação de Etiquetas 400W	Schneider	França
Driver Servo de Alimentação de Etiquetas 400W	Schneider	França
Motor Servo da Cabeça de Corte 400W	Schneider	França
Driver Servo da Cabeça de Corte 400W	Schneider	França
Conversor de Frequência de Separação de Garrafas	Delta	Taiwan
Conversor de Frequência Alimentador de Etiquetas	Delta
Conversor de Frequência de Esteira	Delta
Conversor de Frequência de Esteira de Garrafas	Delta
Contator CA	Schneider
Disjuntor	Schneider
Relé Intermediário	Schneider



Detalhes:

Máquina auxiliar

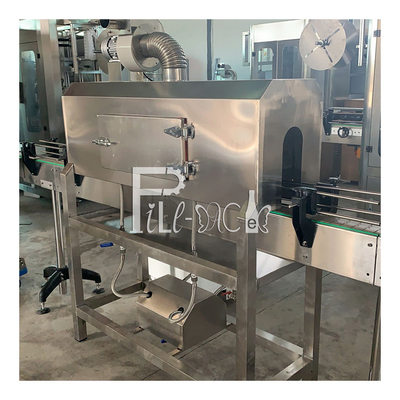

Túnel de Retração a Vapor de Calor

Feito de aço inoxidável SUS304. O equipamento possui controlador de vapor para desperdício de sopro de vapor. O vapor restante é levado para a planta através de um motor de vento. A pressão do vapor é ajustável. O efeito de retração é perfeito e não danifica a etiqueta.

Parâmetros:

Potência: 3PH, 380V, 50HZ 0.25kw

Dimensão: 1500*700*2000mm (SB-1500)

Pressão: 0.4-0.7Mpa



Gerador de Vapor

Design em estilo de armário, tornando a máquina pequena e compacta em estrutura, é uma escolha ideal para economizar espaço. Volume de projeto abaixo de 30L, dentro da área de verificação doméstica. Separador de água-vapor interno, evitará o problema de vapor com muita água, melhorando a qualidade do vapor. O tubo térmico se conecta ao forno e à flange, facilitando a troca e a manutenção. Controle elétrico de uma etapa, controle automático do forno, basta conectar água e energia, e então pressionar o botão iniciar, todo o sistema funcionará sozinho. Vários bloqueios de trabalho seguros. A máquina é equipada com válvula de segurança, protetor de pressão para evitar explosão. A máquina também é equipada com protetor de baixo nível de água, quando não há fornecimento de água, o forno para de funcionar. O protetor contra vazamentos ajudará a salvar pessoas, a energia será cortada em caso de emergência. A eletricidade é mais limpa do que o carbono.



Aplicação:
