3 automáticos em 1 grânulo Juice Beverage Filling Equipment alaranjado da polpa com tração Ring Cap
Detalhes do produto:
Lugar de origem: | Zhangjiagang, CHINA |
Marca: | Fillpack |
Certificação: | CE/ISO9001 |
Número do modelo: | KLCGF12-12-6/KLCGF18-18-6/KLCGF24-24-8/KLCGF32-32-10/KLCGF40-40-12 |
Condições de Pagamento e Envio:
Quantidade de ordem mínima: | 1 conjunto |
---|---|
Preço: | 21500USD |
Detalhes da embalagem: | caixa de madeira |
Tempo de entrega: | 30 dias úteis após o depósito |
Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Habilidade da fonte: | 20 conjuntos por meses |
Informação detalhada |
|||
Faixa de enchimento: | 0-2L | Tamanho da garrafa: | Diâmetro 50-95mm, altura 100-300mm |
---|---|---|---|
Capacidade: | 3000BPH-12000BPH | Tipo de tampa: | Puxe a tampa do anel |
Material de enchimento: | suco granulado | Pressão de água: | 0,2MPa |
Pressão de ar: | 0,6-0,8Mpa | Dimensão (L*W*H): | 2800*2150*2300 mm |
Realçar: | 3 em 1 máquina de enchimento plástica da bebida da garrafa,8000BPH garrafa Juice Filling Machine,Frutifica Juice Bottling Machine 3 em 1 |
Descrição de produto

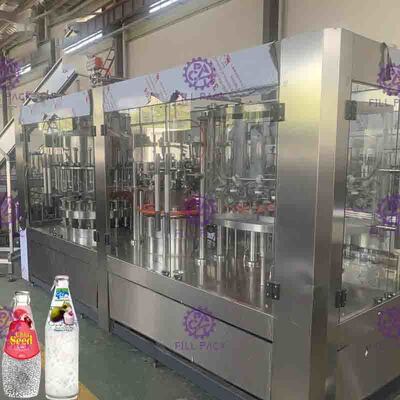

3 automáticos em 1 equipamento alaranjado de Juice Beverage Filling Machine Plant do grânulo da polpa com tração Ring Cap
General:
Esta máquina é usada para produzir o suco granulado para a garrafa plástica, lá é o enchimento separado da partícula, que pode encher a polpa ou a partícula do grânulo, o rinser da liga da máquina, enchimento do suco, enchimento do grânulo e capsulador em uma unidade, apropriada produzir o suco granulado, a bebida da leiteria, a bebida do chá, a bebida do sabor, e a outra bebida não-carbonatada. Lavando, enchendo-se, a máquina tampando é com elevada precisão e velocidade para encher o suco. Adota a tecnologia do bloco do gargalo, evitando não somente a segunda poluição ao gargalo, mas igualmente realizando especs. diferentes de enchimento das garrafas em um equipamento, que melhorou extremamente a normalização deste equipamento. A máquina da unidade central adota a frequência que controla o motor elétrico, que é muito conveniente ajustar a velocidade no espaço da capacidade de produção.
Princípio de funcionamento:
As garrafas vazias podem ser 180~ virados ao longo do trilho de transtorte. A água de enxaguadela será injetada dentro das garrafas para remover dirties, a eficiência da lavagem de garrafa é alta. O enchimento é rápido, a quantidade de enchimento é controlada exatamente e o gotejamento e o escapamento são evitados. O enchimento pelo tipo válvula da mola de enchimento de controlo da alavanca líquida, nenhum gotejamento. A alavanca líquida é fácil de controlar. Toda a construção não fez de SUS304, lá é nenhum canto inoperante dentro da válvula de enchimento. O torque magnético é usado para tampar do parafuso. O poder de tampar do parafuso pode ser ajustado sem etapas. O poder de tampar de parafuso pode igualmente ser fixado, e os tampões não serão danificados, tampar são seguros. A máquina inteira é controlada pelo PLC com o tela táctil como a relação de máquina humana. A quantidade das bebidas no tanque de armazenamento pode ser controlada automaticamente. O enchimento e tampar estarão parados automaticamente quando não há nenhuma garrafa. Quando as garrafas estão limitadas errada ou quando os tampões não estão disponíveis, a máquina pode ser parada automaticamente. A tecnologia em mudança da frequência é usada para ajustar sleeplessly a velocidade de operação. A capacidade de produção pode ser indicada digitalmente e pode ser ajustada convenientemente.
Parte de lavagem:
1. Exceto a estrutura da pena, as peças da transmissão e algumas peças que devem ser feitas de materiais especiais. Outras peças todas são feitas de 304 de aço inoxidável.
2. O rolamento de rolo é feito de aço inoxidável, o anel de selagem é feito do material de EPDM, e o plástico é feito de UMPE.
3. O prendedor é feito de aço inoxidável, a posição onde guarde o gargalo é feito da borracha do padrão de alimento;
4. O prendedor equipado com o bocal de pulverizador alto-eficiente, pode tornar-se a toda a posição do inwall da garrafa, e pode salvar a enxaguadela da água. Há uma tampa acima do bocal de pulverizador que pode impedir o derramamento da água; e há regulador recicla o entalhe e recicla as tubulações sob os bocais.
5. enxaguar o tempo pode ser garantida por 4 segundos.
6. Ajustando a altura das peças giratórias para adaptar-se para a altura diferente da garrafa
7. A motivação é conduzida do sistema conduzido na estrutura passada pela engrenagem.
8. O fornecimento de enxaguar a água é controlado pela válvula de solenoide
9. O bocal de pulverizador de atomização da eficiência elevada instalado na braçadeira da garrafa é capaz de limpar qualquer peça da parede interna da garrafa, e igualmente salvar a enxaguadela da água.
10. O rinser é conduzido pelo sistema de condução posicionado dentro do quadro da máquina através da transmissão da engrenagem.
11. Rinser usando garrafas de aço inoxidável de grande resistência dos dobradores a mola, para assegurar uma reversão estável das garrafas de vidro. O bocal é a ameixa-como a estrutura pode lavar cada canto da parede lateral e da parte inferior para fazer a garrafa limpa.

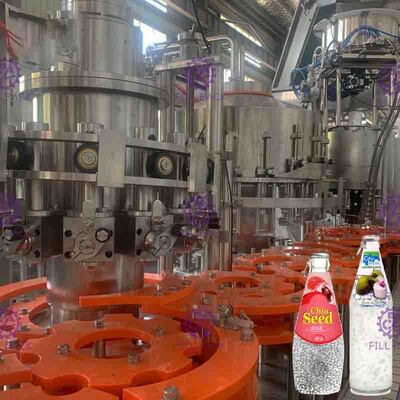

Parte de enchimento:
Há motor da agitação sobre o tanque de enchimento para certificar-se do enchimento médio em cada garrafa. Depois que o material entra no tanque líquido, o grânulo precisa de cumprir as exigências da suspensão, assim que o motor de agitação precisa de ser agitado continuamente. Depois que o material é agitado, os grânulo são uniformes sob a ação do agente de suspensão.
1) Rolamento demanutenção anticorrosivo adotado de Alemanha que pode reduzir a poluição do enchimento ao ambiente.
2) A válvula mecânica da pressão é introduzida o projeto estrangeiro avançado com uma velocidade de enchimento rápida, nenhum bolso de canto da higiene, algumas peças de selagem, e controle de nível líquido preciso. O inteiro
a válvula é feita de 304 de aço inoxidável.
3) O sistema de enchimento tem o encanamento de limpeza do sistema da circulação do CIP: dreno após a limpeza completa do tanque. Este sistema pode limpar a tubulação líquida, o tanque líquido e a válvula de enchimento etc. eficazmente.
4) A válvula de enchimento abre e começa a encher-se quando abaixa e toca no gargalo, a válvula de enchimento move e sae do gargalo quando termina se encher.
5) A fonte líquida adota o interruptor magnético automático do líquido-nível da válvula pneumática para controlar automaticamente o tanque líquido.
6) A motivação do enchimento é derivada do sistema conduzido na estrutura e passada pela engrenagem.
7)Há vidro no tanque líquido, você da visão pode ver o material de enchimento.

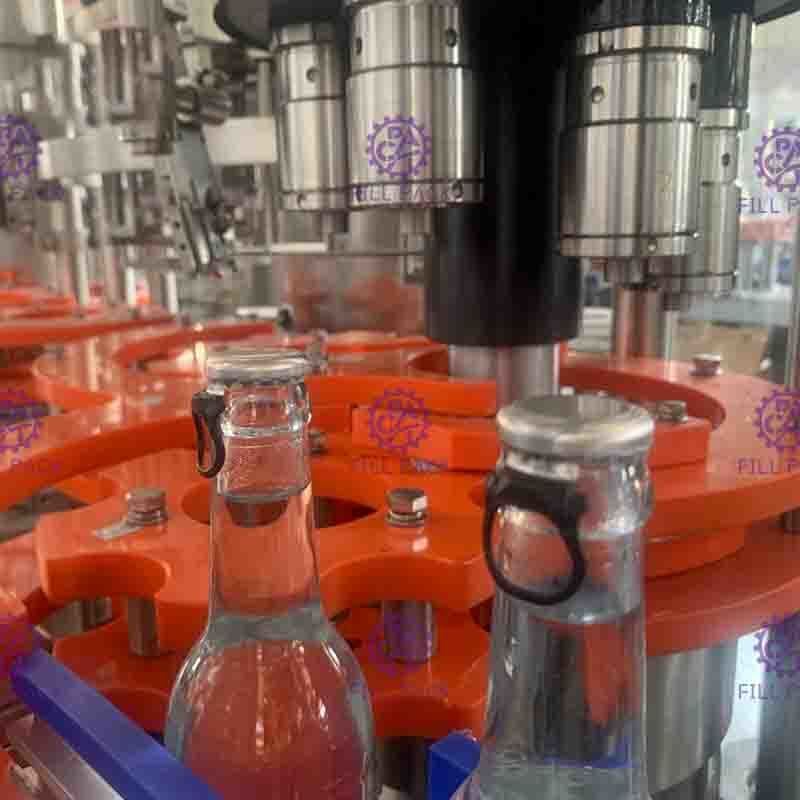

Parte tampando:
1) A rampa de distribuição do tampão é equipada com a parada reversa do tampão e o tampão reverso seleciona o mecanismo.
2) A rampa de distribuição do tampão está equipada com um interruptor da fotocélula para parar o capsulador quando não há nenhum tampão dentro da rampa.
3) O capsulador é equipado com o interruptor da detecção da garrafa da entrada.
4) A maneira centrífuga de tampão que arranja é adotada para reduzir dano dos tampões.
5) Um tampão que inspeciona o sistema é aplicado para controlar -fora do elevador do tampão.
6) Atuador de aço inoxidável e glândula de agitação mecânica para assegurar-se de que a glândula seja saudável e segura. O capsulador tem a função da carga da saída que poderia diminuir o número quebrado da garrafa.
7) Fixação do tampão e molde especiais do descarregamento para a carga correta do tampão;
Modelo | KLCGF12-12-6 |
KLCGF18-18-6
|
KLCGF24-24-8 | KLCGF32-32-10 | KLCGF40-40-12 |
Capacidade -500ML | 0-3000BPH | 0-6000BPH | 0-8000BPH | 0-12000BPH | 0-15000BPH |
Tamanho da garrafa |
Diâmetro Φ50-95mm, altura 100-300mm
|
||||
Pressão de água |
0.2MPA
|
||||
Consumo de água (kg/h) | 500 | 600 | 800 | 1000 | 1000 |
Estação de lavagem | 12 | 18 | 24 | 32 | 40 |
Pressão de ar |
0.6-0.8MPa
|
||||
Precisão de enchimento |
±2mm
|
||||
Consumo do ar | 0.4m3/min | 0.5m3/min | 0.6m3/min | 0.8m3/min | ³ /min de 0.8m |
Poder | 4KW | 4.5KW | 6KW | 8KW | 10KW |
Peso (quilogramas) | 3000 | 3900 | 4700 | 5500 | 6100 |
Dimensão
(milímetro)
|
2300*1700*2300 | 2400*1900*2300 | 2800*2150*2300 | 3700*2800*2300 | 4200*2850*2300 |
Transdutor | Mitsubishi-Japão |
Tela táctil | Siemens-Alemanha |
PLC | Mitsubishi-Japão |
Fonte estabilizada da tensão | MingWei-Taiwan |
Contator | Schnider-França |
Interruptor da aproximação | Autonics-Coreia |
Interruptor do ar |
Schnider-França
|
