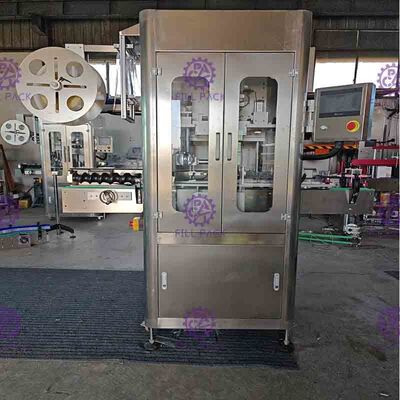

única máquina de etiquetas principal automática 150BPM da luva 250BPM com túnel do psiquiatra

Máquina de rotulagem de manga de cabeça única

Geral:

Toda a estrutura da máquina é feita de aço inoxidável SUS304. A estrutura é simples, bonita, à prova d'água e não enferruja. É fácil de limpar.

O sistema de corte especial: adotando a tecnologia de assobios e convolutas. O corte da etiqueta é plano, sem rebarbas. A configuração da localização da etiqueta garante a veracidade da manga.

Adotando design de grupo de modelos, controlado por módulos; Alcança veracidade e manga rápida.

Com tela de operação de toque de boa qualidade, alcançando operação com o dedo, fácil e rápido.

É uma máquina de embalagem de alta automação. Apenas uma pessoa opera, fácil operação.

Fácil de trocar o material de embalagem, a troca do molde pode ser feita facilmente à mão sem ferramentas.

Dentro da limitação de largura plana, pode ser usado para embalar objetos de diferentes formatos, sejam redondos ou quadrados, pode ser aplicado em garrafas de vidro ou plástico.

Maior segurança e estabilidade para operação e economia de tempo de mão de obra.

Processo de trabalho:

Especificações:

Este tipo de máquina tem a função de transporte de garrafas, separação de garrafas, manga de etiquetas e encolhimento de etiquetas e busca alta velocidade, localização exata, menos trabalhadores e embalagem perfeita. Pode ser aplicado à indústria de alimentos e bebidas e tem a função de beleza e fácil manutenção.

Transmissão sincronizada, qualquer alteração na correia de transmissão será concluída rapidamente. Comparado ao tipo multicamadas tradicional cuja alteração e manutenção levam mais de seis horas, sua manutenção é fácil e simples, portanto, não afeta a produção.

Cabeça de corte unitária com design plano na China, que se aplica a recipientes de ø30mm—ø130m (TB-250 requer 2 cabeças de corte). Você nunca precisa trocá-la ou depurá-la. Também possui uma tela exclusiva de interface homem-máquina de toque leve, o que significa busca automática da localização original, bem como segurança e conveniência, que estão à frente de outros produtos similares.

Plano de alimentação de etiquetas de encolhimento único, altura de tensão conveniente para fixar a etiqueta; figura automática por microcomputador que evita a elaboração e o ajuste. Você só precisa pressioná-lo levemente, a etiqueta será detectada e localizada automaticamente. A troca da etiqueta é rápida e conveniente, além disso, o local de corte é absolutamente exato.

Equipamento de alimentação de etiquetas: TB-100 controle de tensão sincronizado para o fornecimento de etiquetas, a capacidade de fornecimento é de 1,5 metros por minuto (TB-250, a capacidade de fornecimento é de 2 metros por minuto), o plano de fornecimento de etiquetas em volume é de ø500mm, o diâmetro interno do tubo de papel será de 4', 8', 10'. A configuração de alimentação de etiquetas é de tensão estável, o que permite o comprimento exato da etiqueta e o fornecimento estável e rápido da etiqueta.

O pilar central aplica estrutura de disparo de etiquetas passo a passo e a velocidade é de 250B-300B por minuto.

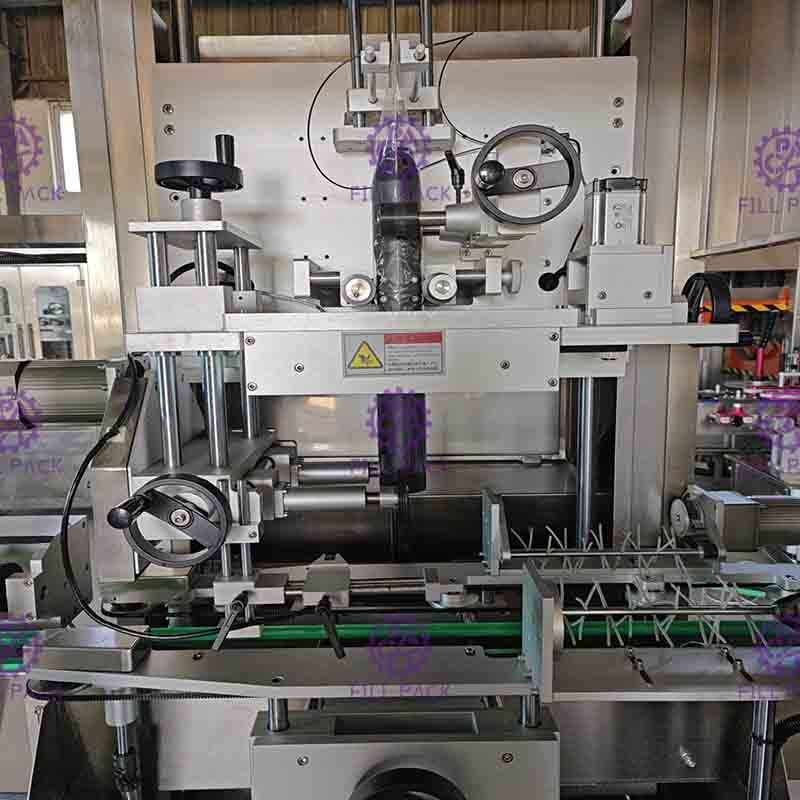

A cabeça de corte recém-projetada usa motor de passo, que tem alta velocidade, ação exata, o corte é ordenado e o encolhimento é bonito. Este design, em cooperação com a estrutura de localização sincronizada da etiqueta, permite a precisão da localização do corte em 1 mm.

Muitos botões de parada de emergência permitem a parada de emergência na posição adequada ao longo da produção, o que garante a segurança da produção.

O túnel de encolhimento com ar quente especialmente projetado usa máquina de sopro de alta pressão, o que torna o efeito de encolhimento perfeito. Comparado ao túnel de encolhimento tradicional que não consegue encolher garrafas curvas, este túnel de encolhimento com ar quente pode proporcionar um efeito de encolhimento satisfatório.

O novo túnel de encolhimento a vapor melhora a eficiência. Ele se aplica a garrafas redondas, garrafas planas, garrafas quadradas, etc., diferentes e iguais. O ajuste e a manutenção são convenientes, o encolhimento é ordenado. A saída de vapor usa o estilo de separação, o que torna o túnel liso. A boca da saída é dividida em quatro partes e a altura, o local e a quantidade de vapor de cada parte podem ser ajustados para tornar o efeito de encolhimento perfeito. O saco de vapor de baixa pressão usa o design de tubo de aço sem costura e cada tubo de conexão usa tubo flexível de aço inoxidável, portanto, a desmontagem e a fixação são muito convenientes. Toda a máquina é feita de aço inoxidável, portanto, é de preservação de calor e economiza energia, além disso, está em conformidade com os padrões internacionais de segurança. O plano de aço inoxidável na parte inferior pode condensar água e drená-la. Existem duas janelas de visualização na frente e atrás do corpo da caixa. O design à prova d'água de toda a máquina é feito de aço inoxidável, o que torna a operação e a manutenção convenientes.

Parâmetros:

Tensão: Máquinas hospedeiras; AC220V, 50/60HZ, 1.5-2.5KW, monofásico

TB-150 Velocidade: 150BPH

TB-250 Velocidade: 250BPH, velocidade ligeiramente mais rápida quando a etiqueta é mais curta

Diâmetro do corpo da garrafa: ø28mm-ø125mm

Comprimento da etiqueta: 30mm-250mm

Espessura da etiqueta: 0.035mm-0.045mm

Material da etiqueta: PVC, PET, OPS

Tamanho do aplicador: C2000MM*L850MM*A2000MM

Imagem detalhada:

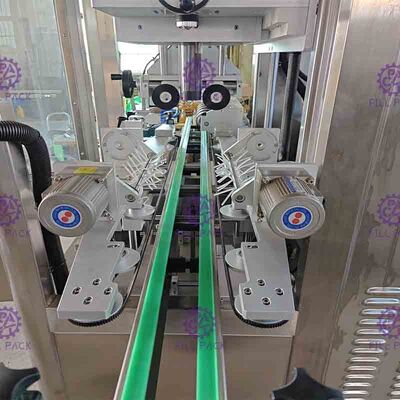

Estrutura interna da máquina para referência.

TB-150 Layout de design para referência

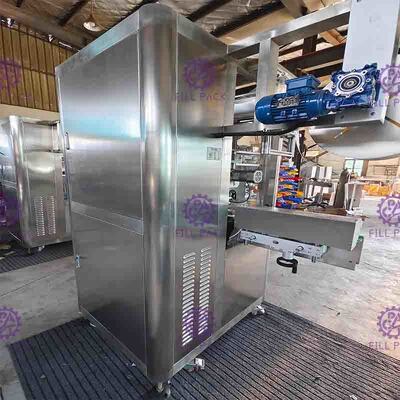

1.2 Túnel de encolhimento a vapor:Feito de aço inoxidável SUS304. O equipamento possui controlador de vapor para desperdício de sopro de vapor. O vapor restante é levado para a planta através de um motor de vento. A pressão do vapor é ajustável. O efeito de encolhimento é perfeito e não danifica a etiqueta.

Parâmetros:

Potência: 3PH, 380V, 50HZ 0.25kw

Dimensão: 1500*700*2000mm(SB-1500)

2000*700*2000mm(SB-2000)

Pressão: 0.4-0.7Mpa
