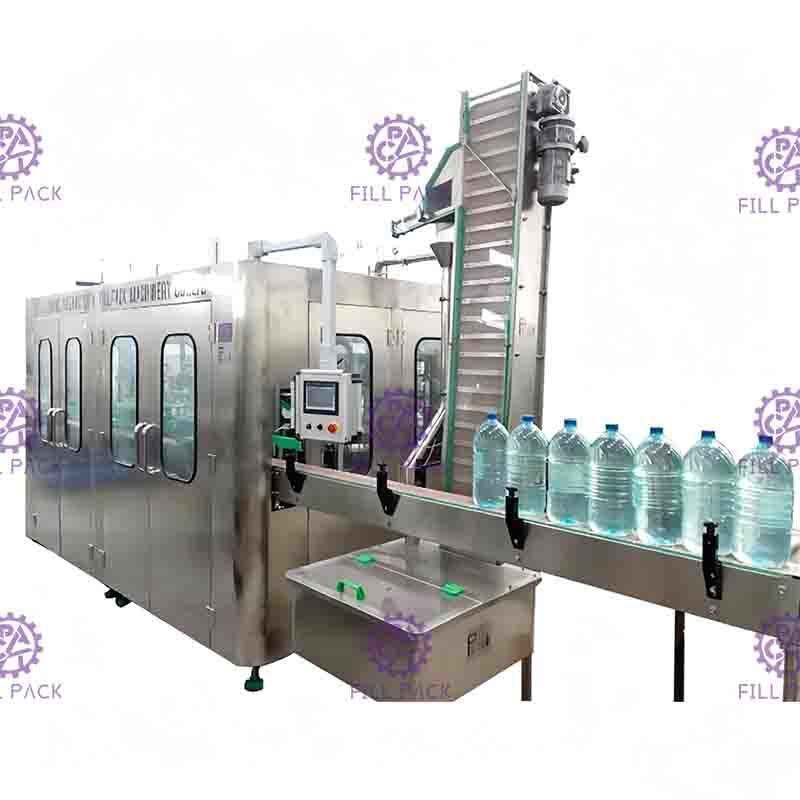

3L / mineral plástico 3 da máquina de enchimento da água de garrafa 5L/10L em 1 1500BPH

Máquina de Enchimento de Garrafas Plásticas Grandes de Água Pura Mineral de 3L / 5L / 10L 3 em 1 Sistema de Fábrica Linha de Engarrafamento

Princípio de funcionamento:

O equipamento é utilizado na produção de bebidas não gaseificadas de suco quente ou água fria embaladas em garrafas de poliéster. Lavagem, enchimento e tampagem são integrados em uma máquina. A tecnologia mais avançada do Japão e da Alemanha é empregada no projeto. O enchimento de superfície de líquido fixo por gravidade é utilizado. O enchimento é rápido, a quantidade de líquido é controlada com precisão e quedas e vazamentos são evitados. Grampos de mola são usados no processo de lavagem de garrafas. As garrafas vazias podem ser viradas 180~ ao longo do trilho de transporte. Existem duas vezes de lavagem interna e externa, a eficiência da lavagem de garrafas é alta. O enchimento por válvula de enchimento controlada por alavanca de líquido tipo mola, sem gotejamento. O nível do líquido é fácil de controlar. Toda a construção feita de SUS304, não há canto morto dentro da válvula de enchimento. O torque magnético é usado para tampagem de rosca. A potência da tampagem de rosca pode ser ajustada sem etapas. A potência da tampagem de rosca também pode ser fixada, e as tampas não serão danificadas, a tampagem é confiável. Há um tanque de aquecimento a frio-quente com aquecimento elétrico fechado em todo o sistema, especialmente para manter a temperatura de enchimento quente durante o enchimento de suco quente. E também pode parar o aquecimento por fácil quebra elétrica para enchimento de água fria. Não precisa de sistema de vapor extra para trabalhar junto. Toda a máquina é controlada por PLC com tela sensível ao toque como interface homem-máquina. A quantidade de bebidas no tanque de armazenamento pode ser controlada automaticamente. O enchimento e a tampagem serão parados automaticamente quando não houver garrafa. Quando as garrafas são apertadas incorretamente ou quando as tampas não estão disponíveis, a máquina pode ser parada automaticamente. A tecnologia de mudança de frequência é usada para ajustar a velocidade de operação sem interrupções. A capacidade de produção pode ser exibida digitalmente e ajustada convenientemente.

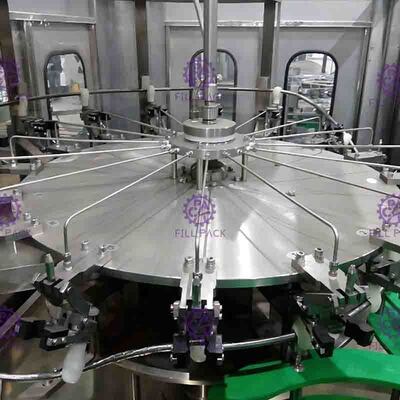

Parte de enxágue

1) Exceto a estrutura inferior, as peças de transmissão e algumas peças que devem ser feitas de materiais especiais. Outras peças sobressalentes são feitas de aço inoxidável 304.

2) O rolamento de rolos é feito de aço inoxidável, o anel de vedação é feito de material EPDM e o plástico é feito de UMPE.

3) O grampo é feito de aço inoxidável, a posição onde segura o gargalo da garrafa também é feita de aço inoxidável, em comparação com o grampo de borracha tradicional, é muito higiênico, durável e sem peças de desgaste rápido, as partes roscadas do gargalo da garrafa podem evitar ser poluídas pelo grampo de borracha.

4) O grampo equipado com bico pulverizador de alta eficiência, pode se desenvolver para qualquer posição da parede interna da garrafa e economizar água de enxágue. Há uma cobertura acima do bico pulverizador que pode evitar o derramamento de água; e há uma ranhura de reciclagem regulatória e tubos de reciclagem sob os bicos.

5) O tempo de enxágue pode ser garantido por 4 segundos.

6) Ajustando a altura das peças rotativas para se adaptar a diferentes alturas de garrafa.

7) A motivação é derivada do sistema acionado na estrutura passada por engrenagem.

8) O fornecimento de água de enxágue é controlado por válvula solenóide.

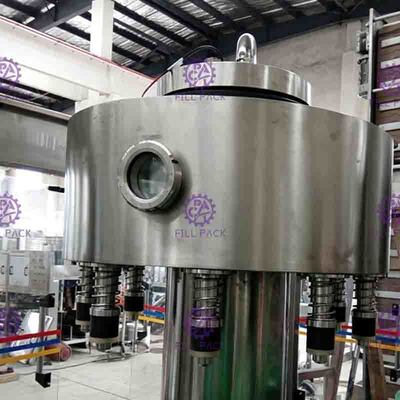

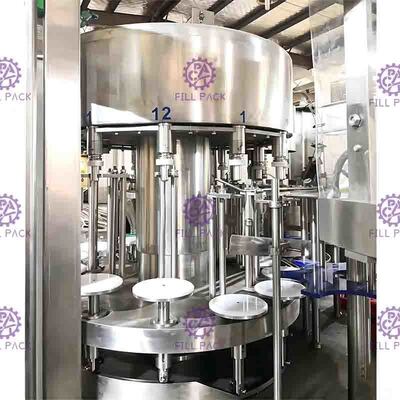

Parte de enchimento

1) Adotou rolamento alemão anticorrosivo sem manutenção que pode reduzir a poluição do enchimento ao meio ambiente.
2) A placa giratória é feita de SUS AISI304, rolamento de dentes grandes e planos.
3) A válvula mecânica de pressão é introduzida o projeto avançado estrangeiro com alta velocidade de enchimento, sem bolso de canto higiênico, poucas peças de vedação e controle preciso do nível de líquido. Toda a válvula é feita de aço inoxidável 304.
4) O sistema de enchimento possui um sistema de circulação CIP para lavar a tubulação e o copo falso usado para limpar a válvula de enchimento. Este sistema pode limpar o tubo de líquido, tanque de líquido e válvula de enchimento etc. efetivamente.
5) Este sistema de enchimento possui um sistema automático de controle de temperatura.
6) A válvula de enchimento abre e começa a encher quando desce e toca o gargalo da garrafa, a válvula de enchimento sobe e deixa o gargalo da garrafa quando termina o enchimento.
7) O suprimento de líquido adota a válvula pneumática automática com interruptor de nível de líquido magnético para controlar o tanque de líquido automaticamente.
8) A motivação do enchimento é derivada do sistema acionado na estrutura e passada por engrenagem.

Parte de tampagem

Princípio:
Esta unidade é o mais alto grau de precisão de máquina 3 em 1, é importante para a máquina funcionar de forma estável e a qualidade do produto.
Característica do tampador de rosca como segue:
1) Cabeça de tampagem de rosca (as partes principais que podem garantir a qualidade da tampagem), o especialista aprimora o design do aço magnético, esta melhoria pode reduzir a taxa de defeito de tampagem melhor e o caráter tradicional de fácil configuração e ajuste do torque da cabeça de tampagem de rosca.
2) A cabeça de tampagem de rosca é de design de dupla finalidade; é adequada para tampa plana e tampa esportiva.
3) O dispositivo que pode remover a tampa invertida e impedir a passagem da tampa invertida é instalado no guia de queda de tampas. Passando pelo sistema de carregamento de tampas.
4) Um conjunto de interruptores fotoelétricos é instalado no guia de queda de tampas. A máquina parará quando não houver tampa no guia.
5) Um interruptor de detecção de entrada de garrafa é instalado no tampador de rosca.
6) Há um cilindro de bloqueio de tampa na junta entre o guia de queda de tampas e a placa de perfuração de tampas. Ele percebe que sem alimentação, sem tampa.
8) Ajustando a altura das peças rotativas para se adaptar a diferentes alturas de garrafa.
9) A motivação do tampador de rosca é derivada do sistema acionado na estrutura e passada por engrenagem.
10) As partes principais do tampador de rosca são processadas pelo centro de processamento de controle digital.
