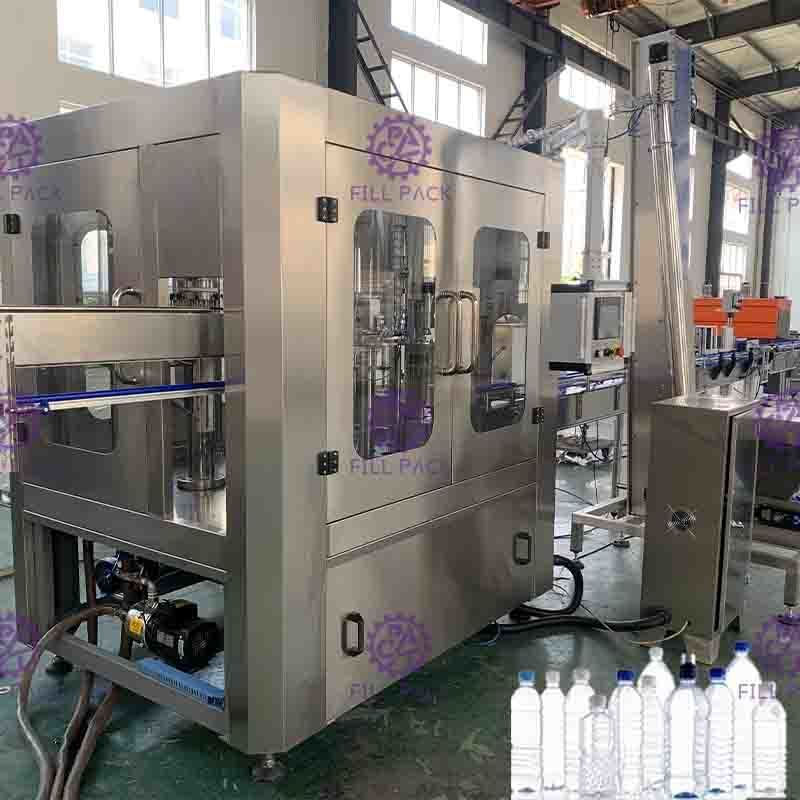

Lavar-encher-tampando 3 em 1 máquina:

O equipamento é usado na produção de bebida da não-soda do suco quente ou da água fria embalado dentro

garrafas do poliéster. Lavar, encher-se e tampar são integrados em uma máquina.

A tecnologia a mais avançada de Japão e de Alemanha é empregada no projeto. A gravidade fixou o enchimento de superfície líquido é usada. O enchimento é rápido, a quantidade de líquido é controlada exatamente e deixar cair e o escapamento são evitados.

Os grampos da mola são usados no processo de lavagem da garrafa. As garrafas vazias podem ser 180~ virados ao longo do trilho de transtorte. Há duas vezes de interno e a lavagem externo, a eficiência da lavagem de garrafa é alta.

O enchimento pelo tipo válvula da mola de enchimento de controlo da alavanca líquida, nenhum gotejamento. A alavanca líquida é fácil de controlar. Toda a construção não fez de SUS304, lá é nenhum canto inoperante dentro da válvula de enchimento.

O torque magnético é usado para tampar do parafuso. O poder de tampar do parafuso pode ser ajustado sem etapas. O poder de tampar de parafuso pode igualmente ser fixado, e os tampões não serão danificados, tampar são seguros.

Há tanque de aquecimento elétrico do frio-calor fechado no sistema inteiro especialmente para manter o temp de enchimento quente durante o enchimento quente do suco. E pode igualmente parar o aquecimento por elétrico fácil divide para o enchimento da água fria. Não precisa o sistema extra do vapor de trabalhar junto.

A máquina inteira é controlada pelo PLC com o tela táctil como a relação da humano-máquina. A quantidade das bebidas no tanque de armazenamento pode ser controlada automaticamente. O enchimento e tampar estarão parados automaticamente quando não há nenhuma garrafa. Quando as garrafas estão limitadas errada ou quando os tampões não estão disponíveis, a máquina pode ser parada automaticamente.

A tecnologia em mudança da frequência é usada para ajustar sleeplessly a velocidade de operação. A capacidade de produção pode ser indicada digitalmente e pode ser ajustada convenientemente.

Estrutura da entrada da garrafa do transporte do ar

o sistema de transporte do ar 1.Adopt com o filtro eficiente alto para alimentar a garrafa, esta pode manter o interior da máquina de enchimento limpo

pescoço da garrafa 2.With que realiza no curso inteiro e para proteger o dispositivo de bloco da garrafa.

3.Parameters:

Material de BoFP: SUS304

Suporte de guia lateral: material reforçado do motor de ar da poliamida: metal

Modelo: Poder F9-1.1: 1.1KW

Fluxo de ar: 2000m3/h

Pressão de ar: 1400Pa

Velocidade: 2480Rpm

Enxaguando a parte

u exceto a estrutura da pena, as peças da transmissão e algumas peças que devem ser feitas de materiais especiais. Outras peças sobresselentes são feitas de 304 de aço inoxidável.

u o rolamento de rolo é feito de aço inoxidável, o anel de selagem é feito do material de EPDM, e o plástico é feito de UMPE.

• O prendedor é feito de aço inoxidável, a posição onde guarde o gargalo é feito igualmente de aço inoxidável, comparado com o prendedor de borracha tradicional, ele é muita higiene, durável, e nenhuma peça do rápido-desgaste, as peças do parafuso do gargalo pode evitar ser poluído pelo prendedor de borracha.

u o prendedor equipado com o bocal de pulverizador alto-eficiente, pode tornar-se a toda a posição do inwall da garrafa, e pode salvar a enxaguadela da água. Há uma tampa acima do bocal de pulverizador que pode impedir o derramamento da água; e há regulador recicla o entalhe e recicla as tubulações sob os bocais.

u que enxágua o tempo pode ser garantido por 4 segundos.

u ajustando a altura das peças giratórias para adaptar-se para a altura diferente da garrafa

u a motivação é derivado do sistema conduzido na estrutura passada pela engrenagem.

u o fornecimento de enxaguar a água é controlado pela válvula de solenoide

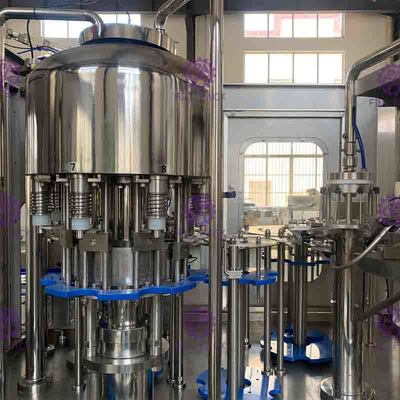

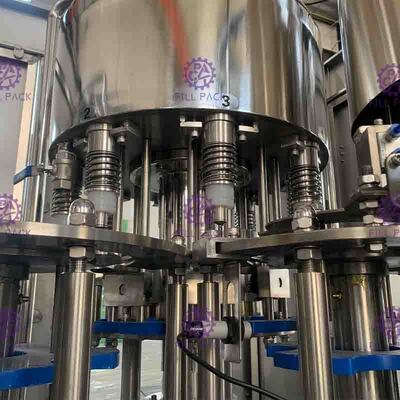

Parte de enchimento

1) Rolamento demanutenção anticorrosivo adotado de Alemanha que pode reduzir a poluição do enchimento ao ambiente.

2) Gire a placa é feito do SUS AISI304, grande rolamento dentado liso.

3) A válvula mecânica da pressão é introduzida o projeto estrangeiro avançado com uma velocidade de enchimento rápida, nenhum bolso de canto da higiene, algumas peças de selagem, e controle de nível líquido preciso. A válvula inteira é feita de 304 de aço inoxidável.

4) O sistema de enchimento tem um sistema da circulação do CIP para lavar o encanamento e o falsificação-copo usados limpando a válvula de enchimento. Este sistema pode limpar a tubulação líquida, o tanque líquido e a válvula de enchimento etc. eficazmente.

5) Este sistema de enchimento tem um sistema de controlo automático da temperatura.

6) A válvula de enchimento abre e começa a encher-se quando abaixa e toca no gargalo, o movimento da válvula de enchimento acima e para deixar o gargalo quando termina se encher.

7) A fonte líquida adota o interruptor magnético automático do líquido-nível da válvula pneumática para controlar automaticamente o tanque líquido.

8) A motivação do enchimento é derivada do sistema conduzido na estrutura e passada pela engrenagem.

Parte tampando

Esta unidade é o grau de precisão o mais alto de 3 em 1 máquina, é importante para a máquina correr estavelmente e a qualidade de produto.

Característica do capsulador de parafusamento como segue:

1) A cabeça tampando de parafusamento (as peças principais que podem assegurar a qualidade tampando), perito para melhorar o projeto do aço magnético, esta melhoria pode reduzir a taxa defeituosa de tampar melhor e o caráter tradicional de fácil ajustar e ajustar o torque da cabeça tampando de parafusamento.

2) A cabeça tampando de parafusamento é projeto de dupla finalidade; é apropriado para o tampão liso e o tampão do esporte.

3) O dispositivo que pode remover o tampão reverso e impedir a passagem reversa do tampão é estabelecido no guia dequeda. Passagem pelo sistema da carga do tampão.

4) Um grupo de interruptores fotoelétricos é estabelecido no guia dequeda. A máquina parará quando não há nenhum tampão no guia.

5) Uma entrada da garrafa para detectar o interruptor é estabelecida no capsulador de parafusamento.

6) Há um cilindro do tampão-fechamento na junção entre o guia dequeda e picar a placa do tampão. É realiza que nenhuma alimentação de nenhum tampão.

8) Ajustando a altura das peças giratórias para adaptar-se para a altura diferente da garrafa.

9) A motivação do capsulador de parafusamento é derivada do sistema conduzido na estrutura e passada pela engrenagem.

10) As peças principais do capsulador de parafusamento são processadas pelo digital-controle que processa o centro

Instrumento elétrico:

Poder da avaliação elétrica:
