Enchimento da água do tambor planta 450 BPH da máquina de enchimento da água de 5 galões para a água de Minear

Descrições:

1.1, Descapotador automático

Esta máquina é accionada por cilindro, controlada por PLC; Trabalho automático por verificação de barril;

A cabeça de descapagem é composta por dispositivo de garra e cilindro, a posição da cabeça de descapagem pode mover-se para cima e para baixo, o dispositivo de garra pode ser ajustado ligeiramente para ser adequado para diferentes tampas.

Quando o frasco de galão entra na máquina, a cabeça de desabastecimento vai descer e dispositivo de garra vai segurar firmemente lados tampa barril, e, em seguida, levantar o barril para tirar as tampas;E quando os bonés forem tirados, o ar do compressor vai soprar as tampas para dentro da tampa, e depois cair para fora no próprio suporte do cliente;

A pressão da garra é ajustada para proteger as tampas;

Dimensões: 650*800*1600 mm

Peso: 100 kg

1.2,Lavadora de garrafas externa

A máquina está completamente bloqueada para impedir a fuga de água, quando as garrafas de galão são enviados para a posição de lavagem, o cilindro vai parar 3 garrafas dentro e fixá-los por escovas e fixação barra,A água será bombeada e lançada para o corpo da garrafaAs garrafas serão limpas por pincéis e função de água;

Não é necessário compressor de ar, é fácil de produzir e de manter;

Parâmetros:

Quantidade de escovas: 3pcs*2

Dimensões: 1800*1200*1750 mm

Peso: 800 kg

Potência: bomba 0,37 + motores 0,75 * 2 = 1,87KW

Tamanho do reservatório de água de reciclagem: 600*550*550mm

Componentes:

PLC: Mitsubishi

Círculo: AIRTAC

Interruptor de ar-contator-relé: Schneider

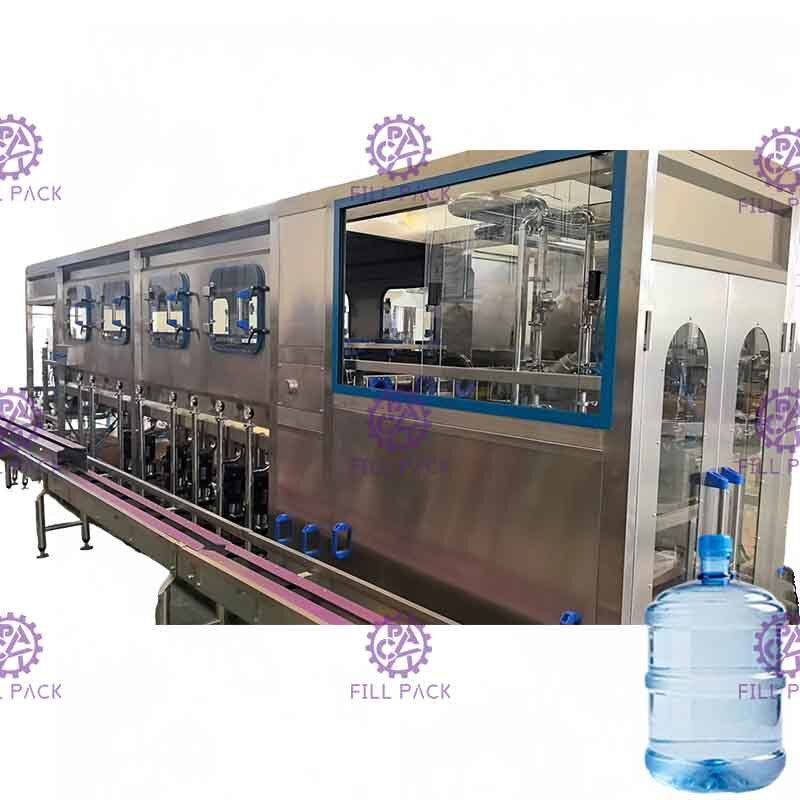

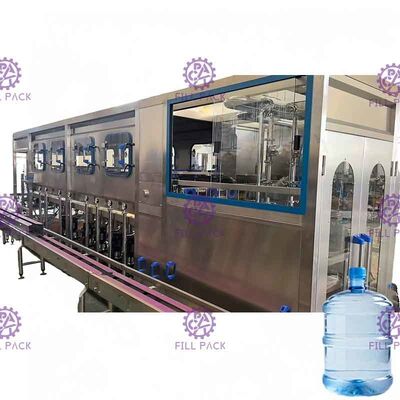

1.3, Lavadora/Enchedor/Cappercom carga automática de garrafas

A máquina é integrada lavagem preenchimento e tampa juntos. É a máquina ideal para produzir água de barril. Toda a máquina é usando chapa de aço inoxidável 304, resistente à ferrugem, pode ser limpo facilmente.As partes elétricas principais são todas de marca. O sistema de canal de ar usa o produto da marca Air TAC. A máquina é de construção compacta, ocupará um espaço pequeno, a eficiência de trabalho é alta.Só precisam de 2 operadores para controlar, é uma boa escolha para a fábrica escolher.

A máquina não precisa de um parafuso de piso,depois de descolar a caixa,ponha a máquina no chão plano e ajuste a altura do suporte e a pressão do suporte para que seja média.Após a máquina ser bem configuradaEntrar através de tubulação de água, tubulação de drenagem e energia, energia do ar.

Processo de trabalho:

A unidade de enchimento de barril pode ser dividida em 3 fases: lavagem, enchimento e tampa, um total de 12 estações de trabalho, processo de trabalho como se segue:

Colocar a boca vazia do cano no assento do cano, o cano vazio será lavado durante a posição de cabeça,2 estação de trabalho para a inserção do cano.

O processo de lavagem será dividido em 3 etapas:1, lavagem com timerosal,4posições de trabalho;2, lavagem com água limpa,4posições de trabalho. Cada etapa de lavagem é definida em 8S,após a lavagem, haverá 10S para gotejamento.

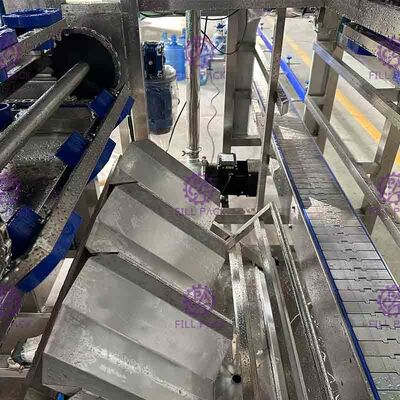

O cano após a lavagem irá descer 45 graus através da cadeia de passagem e vai passar para fora da cadeia e virar 45 graus por cilindro de elevação de barril para a posição de enchimento para enchimento.

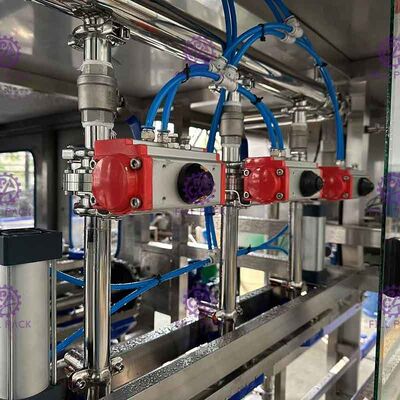

O valor de enchimento será impulsionado pelo cilindro para inserir no barril e começar a encher, o tempo de enchimento é controlado pelo PLC e o tempo de enchimento é ajustável pelo painel de controle de acordo com a superfície de enchimento do líquido.Após enchimento, a água extra voltará ao tanque de água pura por ventilação automática, pode reduzir o consumo de água. (o tanque de água não está incluído)

Após o processo de enchimento terminar, o barril cheio será empurrado para a posição de tampa pelo cilindro de parada de barril, todo o processo terminar até agora.

Parâmetros:

Círculo: Tecnologia aérea-Taiwan

Válvula magnética: Air tech-Taiwan

A subida da bomba de enchimento: Nanfang

PLC: Mitsubishi Japanse

Potência: 1,5 kW

Dimensões: 5000*1600*1800mm

Peso: 1000 kg

1.4, Máquina de encolhimento por calor

Aplicação com folha SUS304, incluindo caldeira elétrica para gerar vapor e túnel de encolhimento, especialmente para filme de tampa do cano;

Potência: 20 kW

Dimensões: 800*600*1200 mm

Peso: 100 kg

1.4, Lâmpada de verificação

Potência: 0,09 kW

Dimensão: 1000*100*450 mm

Peso: 10 kg
