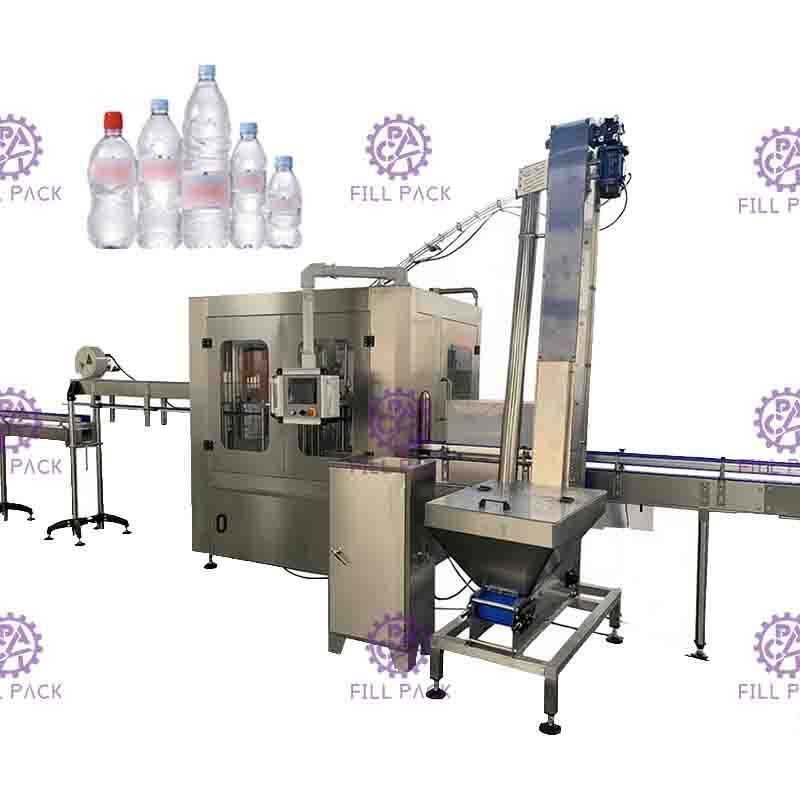

0.5L garrafa plástica automática máquina asséptica/estéril de Monoblock da alta segurança da água de enchimento/equipamento para a água pura

1. O ANIMAL DE ESTIMAÇÃO 3 em 1 máquina tampando de enchimento de enxaguadela é usado na produção de bebida da não-soda da água mineral-pura embalada em umas garrafas do poliéster. Lavar, encher-se e tampar são integrados em uma máquina.

2. A tecnologia a mais avançada de Japão e de Alemanha é empregada no projeto. A gravidade fixou o enchimento de superfície líquido é usada. O enchimento é rápido, a quantidade de líquido é controlada exatamente e deixar cair e o escapamento são evitados.

Modelo	CGF24-24-8
Capacidade (B/H)	8000-12000 (500ml)
Tamanho da garrafa	Pescoço: φ50-100mm: Altura: 150-320mm
Pressão de água	0.18-0.25Mpa
Consumo de água (kg/h)	1000
Estação de lavagem	18
estação da Carga-Gotejamento-descarga	2-2-2
Precisão de enchimento	<+1MM
Pressão de ar	0.5Mpa
Consumo do ar	0.3m3/min
Poder (quilowatts)	4
Peso (quilogramas)	5000
Dimensão (L*W*H)	2750*2100*2400 milímetro



Imagens detalhadas

Enxaguando a parte

1) Exceto a estrutura da pena, as peças da transmissão e algumas peças que devem ser feitas de materiais especiais. Outras peças sobresselentes são feitas de 304 de aço inoxidável.



2) O rolamento de rolo é feito de aço inoxidável, o anel de selagem é feito do material de EPDM, e o plástico é feito de UMPE.



3) O prendedor é feito de aço inoxidável, a posição onde guarde o gargalo é feito igualmente de aço inoxidável, comparado com o prendedor de borracha tradicional, ele é muita higiene, durável, e nenhuma peça do rápido-desgaste, as peças do parafuso do gargalo pode evitar ser poluído pelo prendedor de borracha.



4) O prendedor equipado com o bocal de pulverizador alto-eficiente, pode tornar-se a toda a posição do inwall da garrafa, e pode salvar a enxaguadela da água. Há uma tampa acima do bocal de pulverizador que pode impedir o derramamento da água; e há regulador recicla o entalhe e recicla as tubulações sob os bocais.



5) Enxaguar o tempo pode ser garantida por 4 segundos.



6) Ajustando a altura das peças giratórias para adaptar-se para a altura diferente da garrafa.



7) A motivação é derivada do sistema conduzido na estrutura passada pela engrenagem.



8) O fornecimento de enxaguar a água é controlado pela válvula de solenoide.

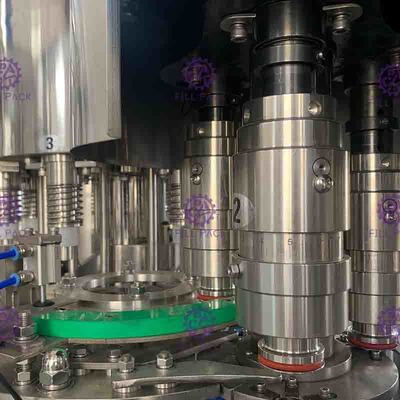

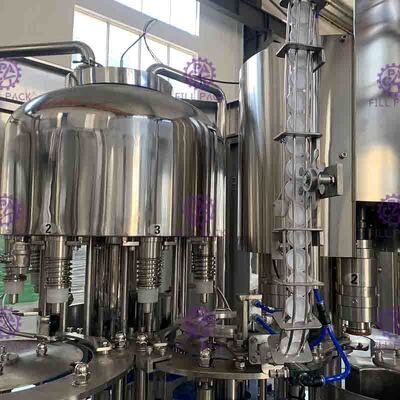

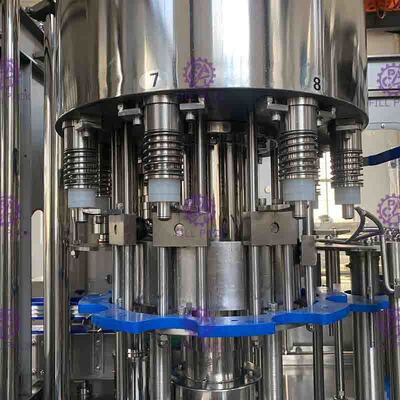

Parte de enchimento

1) Rolamento demanutenção adotado da Germanyanti-corrosão que pode reduzir a poluição do enchimento ao ambiente.

2) Gire a placa é feito do SUS AISI304, grande rolamento dentado liso.

3) A válvula mecânica da pressão é introduzida o projeto estrangeiro avançado com uma velocidade de enchimento rápida, nenhum bolso de canto da higiene, algumas peças de selagem, e controle de nível líquido preciso. A válvula inteira é feita de 304 de aço inoxidável.

4) O sistema de enchimento tem um sistema da circulação do CIP para lavar o encanamento e o falsificação-copo usados limpando a válvula de enchimento. Este sistema pode limpar a tubulação líquida, o tanque líquido e a válvula de enchimento etc. eficazmente.

5) Este sistema de enchimento tem um sistema de controlo automático da temperatura.

6) A válvula de enchimento abre e começa a encher-se quando abaixa e toca no gargalo, o movimento da válvula de enchimento acima e para deixar o gargalo quando termina se encher.

7) A fonte líquida adota o interruptor magnético automático do líquido-nível da válvula pneumática para controlar automaticly o tanque líquido.

8) A motivação do enchimento é derivada do sistema conduzido na estrutura e passada pela engrenagem.



Parte tampando

1) O lugar e o sistema tampando, cabeças tampando eletromagnéticas, com função da descarga da carga, certificam-se do impacto mínimo da garrafa durante tampar.


2) Uma entrada da garrafa para detectar o interruptor é estabelecida no capsulador de parafusamento.

3) Nenhuma garrafa não que tampa.

4) Parada automática quando falta da garrafa.

5) A motivação do capsulador de parafusamento é derivada do sistema conduzido na estrutura e passada pela engrenagem.
