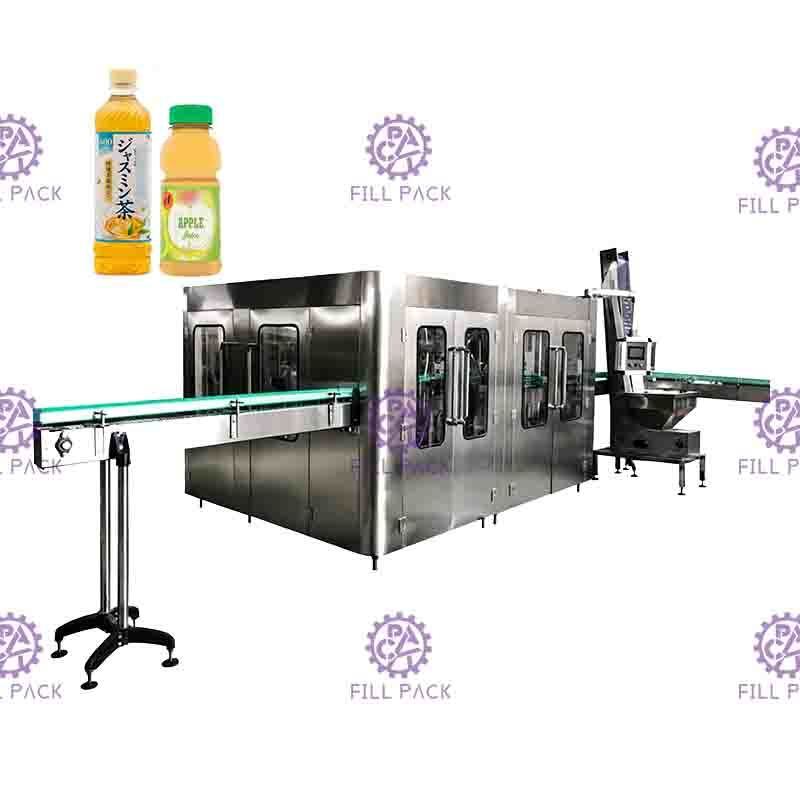

4 automáticos em 1 grânulo do fruto da polpa de Monoblock das garrafas do ANIMAL DE ESTIMAÇÃO de Juice Filling Machine
Detalhes do produto:
Lugar de origem: | Zhangjiagang, China |
Marca: | FILLPACK |
Certificação: | CE/ISO9001 |
Número do modelo: | 12-12-12-5/18-18-18-6 |
Condições de Pagamento e Envio:
Quantidade de ordem mínima: | 1 grupo |
---|---|
Preço: | 28500USD |
Detalhes da embalagem: | caso de madeira |
Tempo de entrega: | 25 dias de trabalho após o depósito |
Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Habilidade da fonte: | 20 grupos por meses |
Informação detalhada |
|||
Capacidade da maquinaria: | 3000-5000BPH | Material de enchimento: | Suco do grânulo |
---|---|---|---|
Tamanho da garrafa: | 250-1500ml | consumo de água: | 600kg/h |
Pressão de ar: | 0.6MPa | Pressão de água: | 0.2Mpa |
Consumo do ar: | 0.6M3/min | Material: | SUS304/316 |
Realçar: | Garrafa automática Juice Filling Machine do ANIMAL DE ESTIMAÇÃO,4In1 ANIMAL DE ESTIMAÇÃO Juice Filling Machine,1500ML Juice Filling Machine |
Descrição de produto
4 automáticos em umas garrafas Monoblock de 1 ANIMAL DE ESTIMAÇÃO reduzem a polpa o equipamento de Juice Filling Machine Processing Plant do grânulo do fruto
O equipamento é usado para produzir bebidas granuladas do suco. A limpeza, o enchimento do grânulo, o enchimento do suco e tampar são integrados em uma máquina. A tecnologia a mais avançada de Japão e de Alemanha é empregada no projeto. Os grampos da mola são usados no processo de lavagem da garrafa.
As garrafas vazias podem ser 180~ virados ao longo do trilho de transtorte. Há duas vezes de interno e a lavagem externo, a eficiência da lavagem de garrafa é alta. A gravidade fixou o enchimento de superfície líquido é usada.
O enchimento é rápido, a quantidade de líquido é controlada exatamente e deixar cair e o escapamento são evitados. O enchimento pelo tipo válvula da mola de enchimento de controlo da alavanca líquida, nenhum gotejamento. A alavanca líquida é fácil de controlar. Toda a construção não fez de SUS304, lá é nenhum canto inoperante dentro da válvula de enchimento. O torque magnético é usado para tampar do parafuso.
O poder de tampar do parafuso pode ser ajustado sem etapas. O poder de tampar de parafuso pode igualmente ser fixado, e os tampões não serão danificados, tampar são seguros. A máquina inteira é controlada pelo PLC com o tela táctil como a relação da humano-máquina. A quantidade das bebidas no tanque de armazenamento pode ser controlada automaticamente.
O enchimento e tampar estarão parados automaticamente quando não há nenhuma garrafa. Quando as garrafas estão limitadas errada ou quando os tampões não estão disponíveis, a máquina pode ser parada automaticamente. A tecnologia em mudança da frequência é usada para ajustar sleeplessly a velocidade de operação. A capacidade de produção pode ser indicada digitalmente e pode ser ajustada convenientemente.
Processo de funcionamento principal:
O tampão é colocado na grua da tampa, o tampão é transportado pela grua à tampa de vibração, a garrafa na entrada da máquina de enchimento, conduzida pelo transporte por sua vez na lavagem, enchimento, tampando três porções.
As peças de metal na garrafa electrolyzed toda e a válvula de enchimento quente-é enchida. O tampão é tratado com uma tampa ou uma tampa de acordo com a forma da garrafa e a forma do tampão.

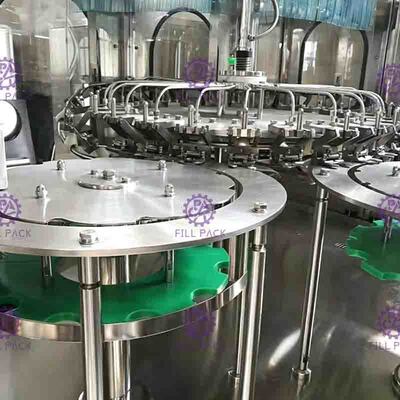

Parte de lavagem
1)Exceto a estrutura da pena, as peças da transmissão e algumas peças que devem ser feitas de materiais especiais. Outras peças sobresselentes são feitas de 304 de aço inoxidável.
2)O rolamento de rolo é feito de aço inoxidável, o anel de selagem é feito do material de EPDM, e o plástico é feito de UMPE.
3)O prendedor é feito de aço inoxidável, a posição onde guarde o gargalo é feito igualmente de aço inoxidável, comparado com o prendedor de borracha tradicional, ele é muita higiene, durável, e nenhuma peça do rápido-desgaste, as peças do parafuso do gargalo pode evitar ser poluído pelo prendedor de borracha.
4)O prendedor equipado com o bocal de pulverizador alto-eficiente, pode tornar-se a toda a posição do inwall da garrafa, e pode salvar a enxaguadela da água. Há uma tampa acima do bocal de pulverizador que pode impedir o derramamento da água; e há regulador recicla o entalhe e recicla as tubulações sob os bocais.
5)Enxaguar o tempo pode ser garantida por 4 segundos.
6)Ajustando a altura das peças giratórias para adaptar-se para a altura diferente da garrafa.
7)A motivação é derivada do sistema conduzido na estrutura passada pela engrenagem.
8)O fornecimento de enxaguar a água é controlado pela válvula de solenoide.
Peça de enchimento do grânulo
Quando a came aumenta, os grânulo incorporam o copo de medição da alimentação da válvula e do começo de enchimento. As estações de alimentação estão essas na came dianteira. Depois que a came é abaixada, o porto de alimentação do copo de medição no tanque líquido é fechado. Quando se detecta que uma garrafa passou, o cilindro da abertura da válvula abre a válvula no copo de medição, e os grânulo são derramados na garrafa. Inversamente, a válvula do copo de medição não será aberta se a garrafa não é detectada. O grânulo é menor do que o diâmetro da boca da garrafa. Geralmente, o tamanho máximo da garrafa de 28 bocas é 15mm (a garrafa de 38 bocas pode ser feita maior), mas o diâmetro do grânulo não pode exceder 20mm. A válvula do copo de medição é enchida com o PTFE ou a almofada de aço inoxidável do ajuste. Para ajustar a capacidade interna, isto precisa de ser feito manualmente. A capacidade total do copo de medição é baseada no volume o maior do produto do cliente. Quando uma capacidade pequena é exigida, uma almofada do ajuste está adicionada em cada copo de medição para ajustar a capacidade do grânulo.

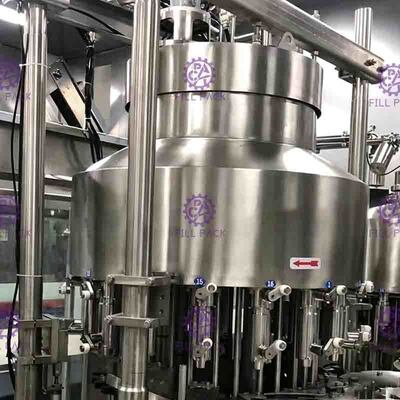

Peça do enchimento do suco
1) Rolamento demanutenção anticorrosivo adotado de Alemanha que pode reduzir a poluição do enchimento ao ambiente.
4) O sistema de enchimento tem um sistema da circulação do CIP para lavar o encanamento e o falsificação-copo usados limpando a válvula de enchimento. Este sistema pode limpar a tubulação líquida, o tanque líquido e a válvula de enchimento etc. eficazmente.

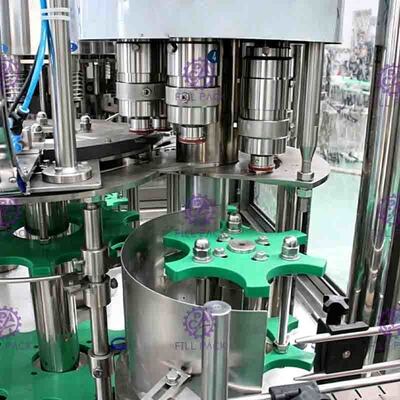

Parte tampando
4) Um grupo de interruptores fotoelétricos é estabelecido no guia dequeda. A máquina parará quando não há nenhum tampão no guia. 5) Uma entrada da garrafa para detectar o interruptor é estabelecida no capsulador de parafusamento.
6) Há um cilindro do tampão-fechamento na junção entre o guia dequeda e picar a placa do tampão. É realiza que nenhuma alimentação de nenhum tampão.
Parâmetros técnicos
|
||
Modelo
|
12-12-12-5
|
18-18-18-6
|
Capacidade (B/H)
|
3000
|
5000-6000
|
Tamanho da garrafa
|
250-1500ML
|
250-1500ML
|
Pressão de água
|
0.2MPA
|
0.2MPA
|
Consumo de água (kg/h)
|
600
|
700
|
Estação de lavagem
|
12
|
18
|
Precisão de enchimento
|
±2mm
|
±2mm
|
Pressão de ar
|
0.6Mpa
|
0.6Mpa
|
Consumo do ar
|
0.6m3/min
|
0.6m3/min
|
Poder (quilowatts)
|
5
|
6,5
|
Peso (quilogramas)
|
3800
|
4300
|
Dimensão (L*W*H)
|
3200*1900*2200mm
|
3800*2100*2200mm
|
Carta de estrutura da máquina:
Transdutor
|
Mitsubishi
|
2.2K
|
Tela táctil
|
Easyview-Taiwan
|
MT6070
|
PLC
|
Mitsubishi
|
FXIS-20MR
|
Fonte estabilizada da tensão
|
MingWei-Taiwan
|
S-35-24
|
Contator
|
Schinder
|
CJX2-0910
|
Interruptor da aproximação
|
Autonics
|
PR18-8DN
|
Interruptor do ar
|
Schinder
|
3P-D20
|
|
|
IP-C3
|
