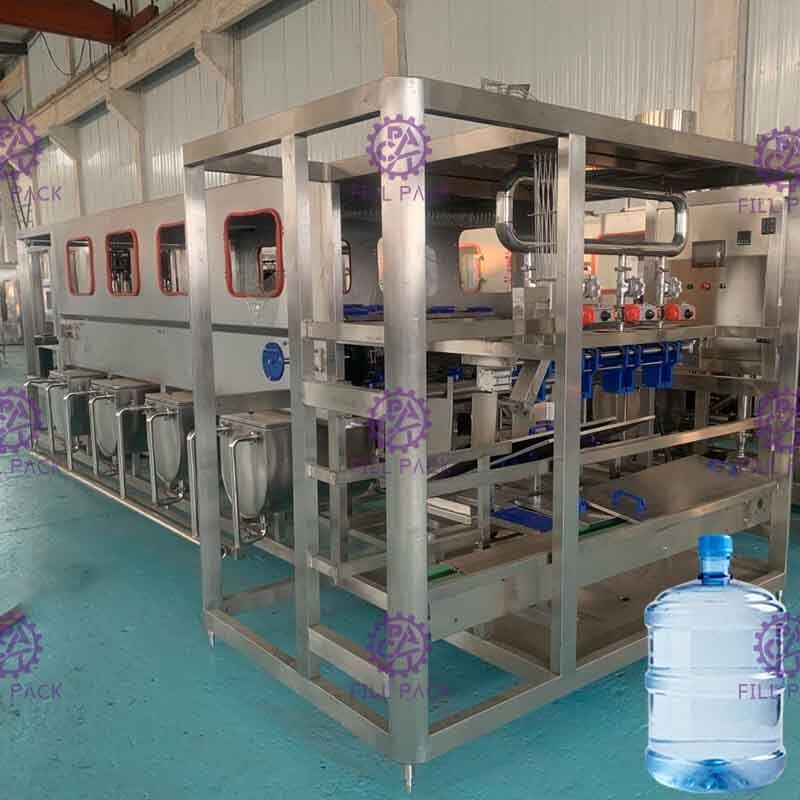

QGF - 600 sistema de enchimento da água mineral de máquina de enchimento da água de 5 galões

Descrição de produto

Descrições:

1,1, abre-garrafas automático

Esta máquina é conduzida pelo cilindro, controlado pelo PLC; Trabalho automático pela verificação do tambor;

A cabeça do destampamento é composta pelo dispositivo da garra e o cilindro, destampamento que a posição principal pode se mover para cima e para baixo, dispositivo da garra pode ser ajustado levemente para ser apropriado para tampões diferentes.

Quando a garrafa do galão entra a máquina, a cabeça do destampamento irá para baixo e o dispositivo da garra guardará firmemente barrel lados do tampão, e levanta então o tambor para decolar os tampões; E quando os tampões são decolados, o ar do compressor fundirá os tampões no funil do tampão, a seguir cai fora em próprio suporte do cliente;

A pressão da garra é ajustada proteger tampões;

Dimensão: 650*800*1600mm

Peso: 100kg

1,2, escovam a arruela de garrafa externo

A máquina é obstruída completamente para parar o escapamento da água, quando as garrafas do galão são enviadas à posição de lavagem, o cilindro parará 3bottles interno e fixo ele por escovas e pela barra de fixação, a água será bombeada e jorrado para engarrafar o corpo, garrafa gerencie junto com escovas; As garrafas serão limpadas por escovas e por função da água;

Nenhum compressor de ar necessário, é fácil para a produção e a manutenção;

Parâmetros:

Qty da escova: 4pcs*2

Dimensão: 2000*1200*1750mm

Peso: 800kg

Poder: bomba 0.37+motors 0.75*2=1.87KW

Recicle o tamanho do tanque de água: 600*550*550mm

Componentes:

PLC: Mitsubishi

Cilindro: AIRTAC

Interruptor-Contator-relé do ar: Schneider

1,3, arruela/enchimento/capsulador com auto carga da garrafa

A máquina é lavagem integrada que enche-se e que tampa junto. É máquina ideal para produzir a água do tambor. A máquina inteira está usando 304 de aço inoxidável, podridão resistente, pode ser limpada facilmente. As peças elétricas principais todas são marcadas. Produto do tipo de TAC do ar do uso do sistema do canal do ar. A máquina é com construção compacta, ocupará a sala pequena, eficiência de funcionamento é alta. Precise somente 2 operadores de controlar, é uma boa escolha para que a fábrica escolha.

A máquina estabelecida não precisa o parafuso do assoalho da tomada, após o caso que decola, grupo a máquina no assoalho liso, e então ajusta a altura do suporte e ajusta toda a pressão do suporte ser média. Depois que a máquina se estabelece bem, obtenha dentro com a tubulação de água, a tubulação de dreno e o poder, potência de ar.

Processo de trabalho:

A unidade de enchimento do tambor pode ser dividida em 3 etapas: o lavagem, o enchimento e tampar, totalizam 12 estações de funcionamento, processo do funcionamento como abaixo:

A boca vazia ajustada do tambor para barrel o assento, tambor vazio será lavada durante a situação do headstand, estação de funcionamento 2 para a introdução do tambor.

O processo de lavagem será dividido em 3 etapas: 1, lavagem do thimerosal, posições 4working; 2, lavagem da agua potável, posições 4working. Cada etapa de lavagem é ajustada a 8S, após o lavagem, lá será 10S para gotejar.

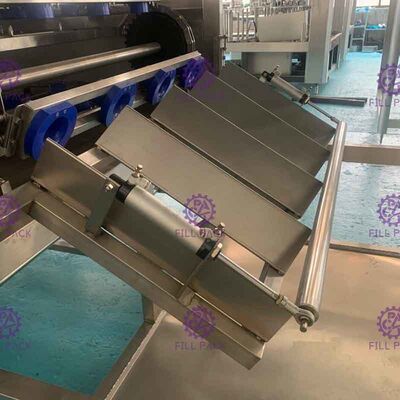

O tambor após o lavagem abaixará 45 graus através da corrente de passagem e passando para fora a corrente e virará 45 graus pelo cilindro do elevador do tambor à posição de enchimento para encher-se.

O valor de enchimento conduzido pelo cilindro para introduzir no tambor e para começar encher-se, o tempo de enchimento é controlado pelo PLC, e o tempo de enchimento é ajustável pelo painel de controle de acordo com a superfície de enchimento do líquido. Após o enchimento, a água extra de volta ao tanque de água puro pelo respiradouro automático, ele pode reduzir o consumo de água. (o tanque de água não é incluído)

Após ter enchido o revestimento do processo, o tambor enchido será empurrado para a posição tampando pelo cilindro da parada do tambor, o revestimento do processo do todo até agora.

Parâmetros:

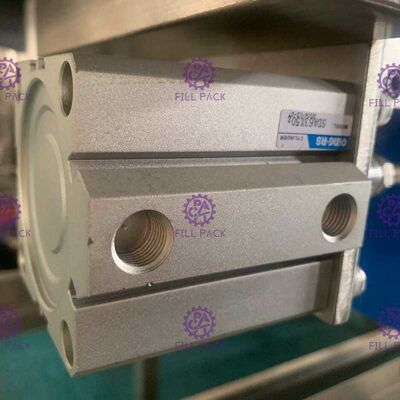

Cilindro: Ar tecnologia-Taiwan

Válvula magnética: Ar tecnologia-Taiwan

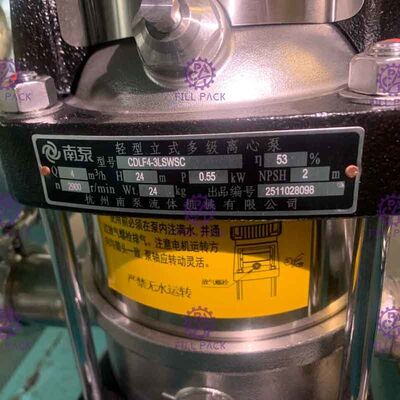

Bomba deenchimento de aumentação: Nanfang

PLC: Mitsubishi Japanse

Poder: 1.5KW

Dimensão: 6000*1800*1800mm

Peso: 1000kg

1,4, aquecem máquina shrinking

A construção SUS304 inteira, incluindo a caldeira elétrica para gerar o vapor e o psiquiatra escavam um túnel especialmente para o filme do tampão do tambor;

Poder: 20KW

Dimensão: 800*600*1200mm

Peso: 100kg

1,4, luz de verificação

Poder: 0.09KW

Dimensão: 1000*100*450MM

Peso: 10kg

Pagamento:

100% irrevogável-transferível na vista L/C ou 30%TT contra o PI, 70%TT antes da entrega

Entrega:

25-35 dias de trabalho após o recibo de L/C;

por favor clique amavelmente o botão do jogo para olhar o vídeo
